こんにちは(*・∀・)
今回は、MT-09にドライブレコーダーを搭載したいと思います。
前々から気になっていたのですが、国産は高くて躊躇してました。今回のは大陸製ですが評判良さそうなので、導入です。

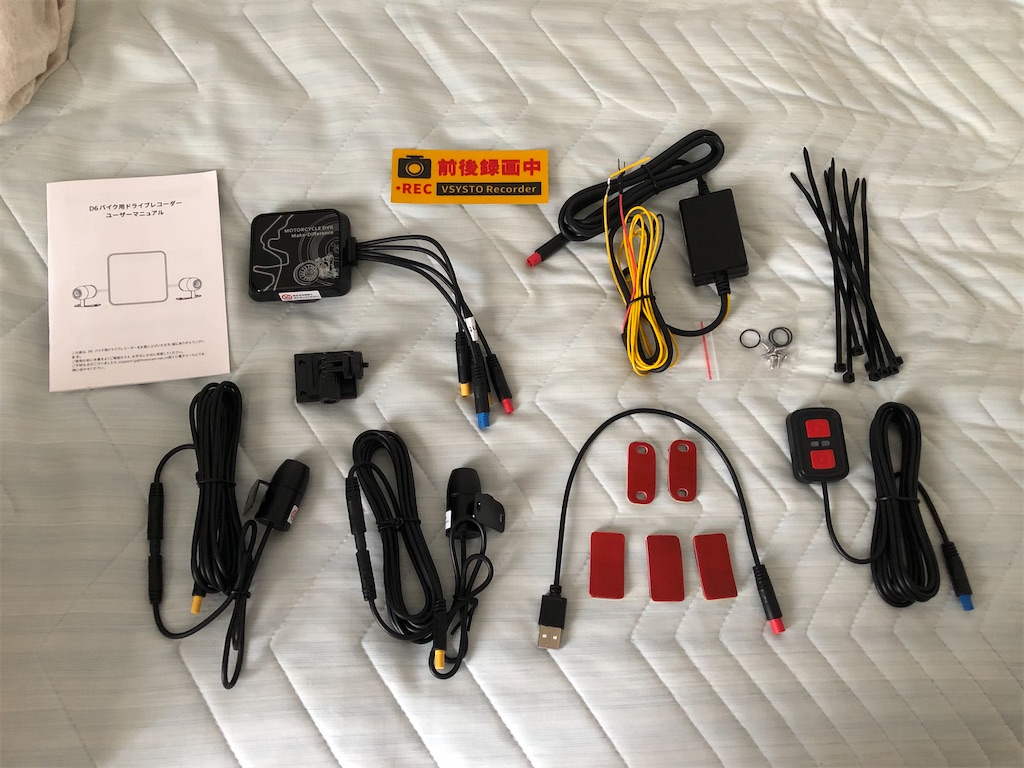

１．使用したもの
◯Motocam D6WL(全防水)
◯サンディスク MicroSD 128GB
２．取り付け作業
電気作業をやる前に、バッテリーのマイナス端子を外して、養生しておきます。

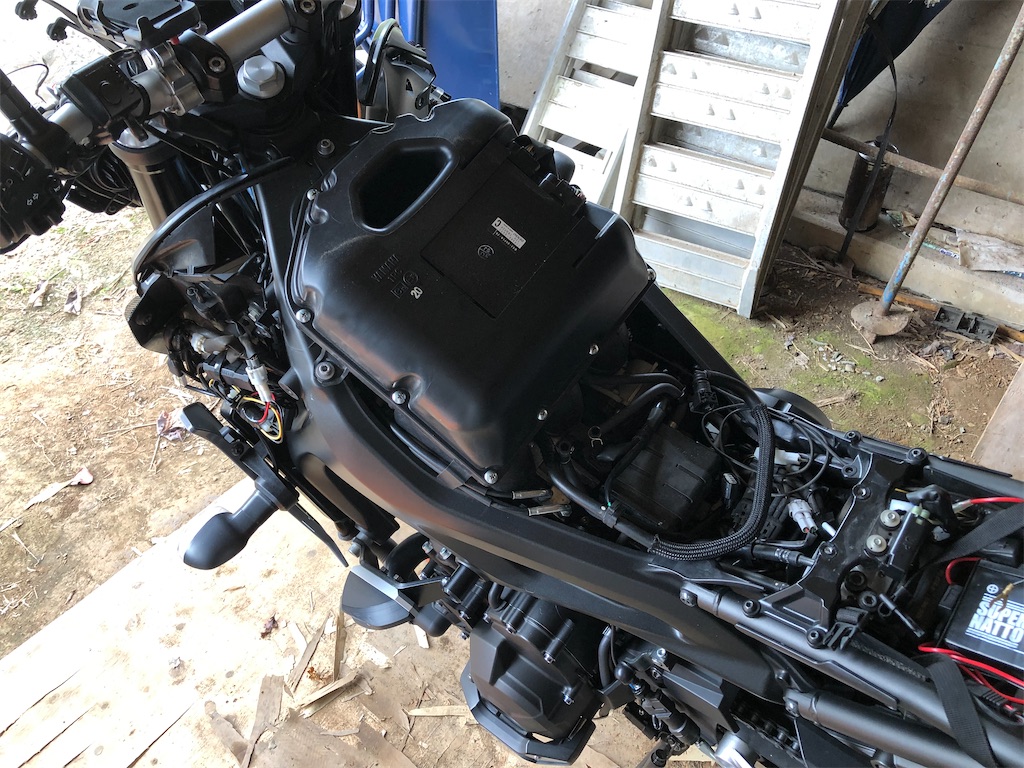

配線を通すため、ガソリンタンクを外します。
タンクを外すため、ダミーサイドカバーを両側外します。
ボルト類を外し、タンクを外します。
外し方は、過去記事を参考にしてください。
レコーダー本体はバッテリーケースの隙間に突っ込むことにしました。
前カメラの位置を決めます。
カメラの固定は取付ステーを両面テープで貼り付けるか、ボルト、インシュロック止めをするようです。
ここのボルトに共締めを試みます。
ステーの穴が小さいのでリューターで削り、拡大します。
前カメラを固定しました。
カメラを回すことができるので、映像の角度を調整することができます。

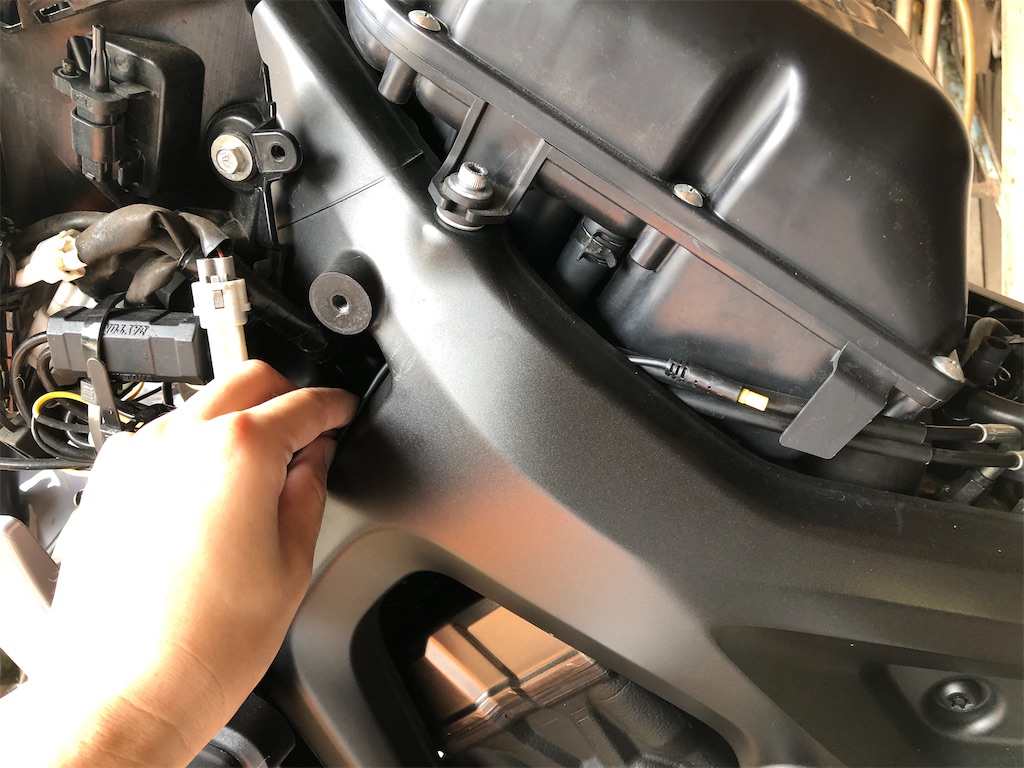

付属の延長ケーブルを、フレームの内側に通してバッテリー付近まで持ってくることにしました。
リヤカメラはこの位置に設置しました。
つぎはカメラ電源の設置です。

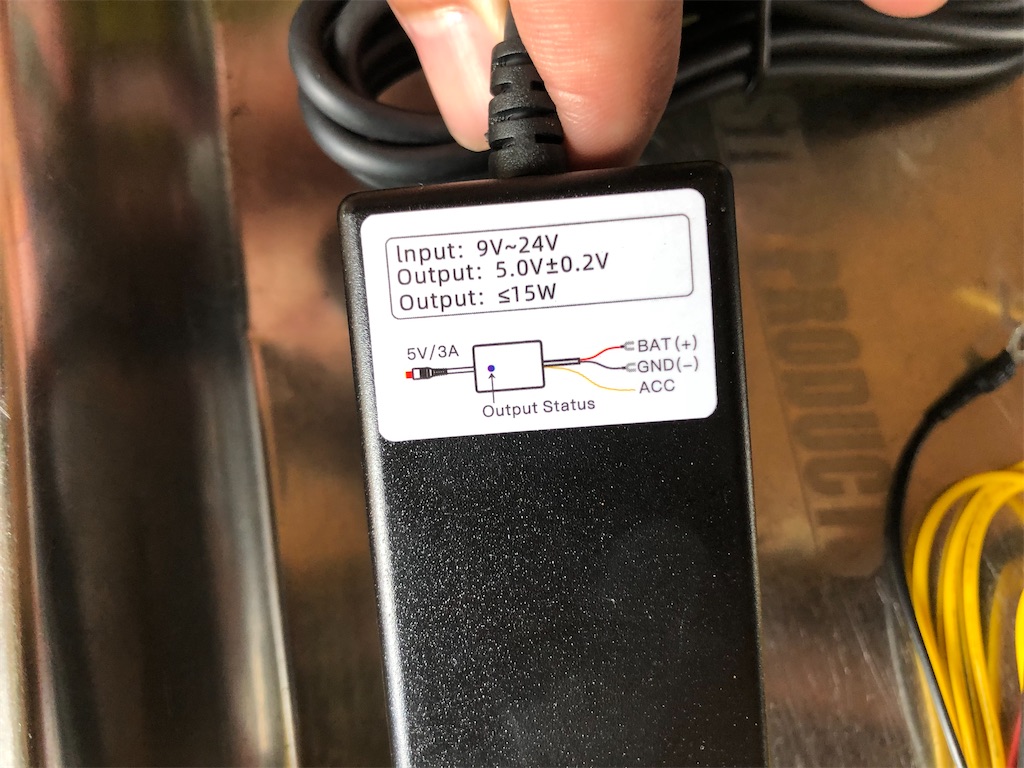

赤は常時電源、黒をアース、黄色をキーON電源に繋ぐよう説明されています。
キーON電源は、ETCの電源から分岐することにしました。
赤い配線の接続部から分岐します。

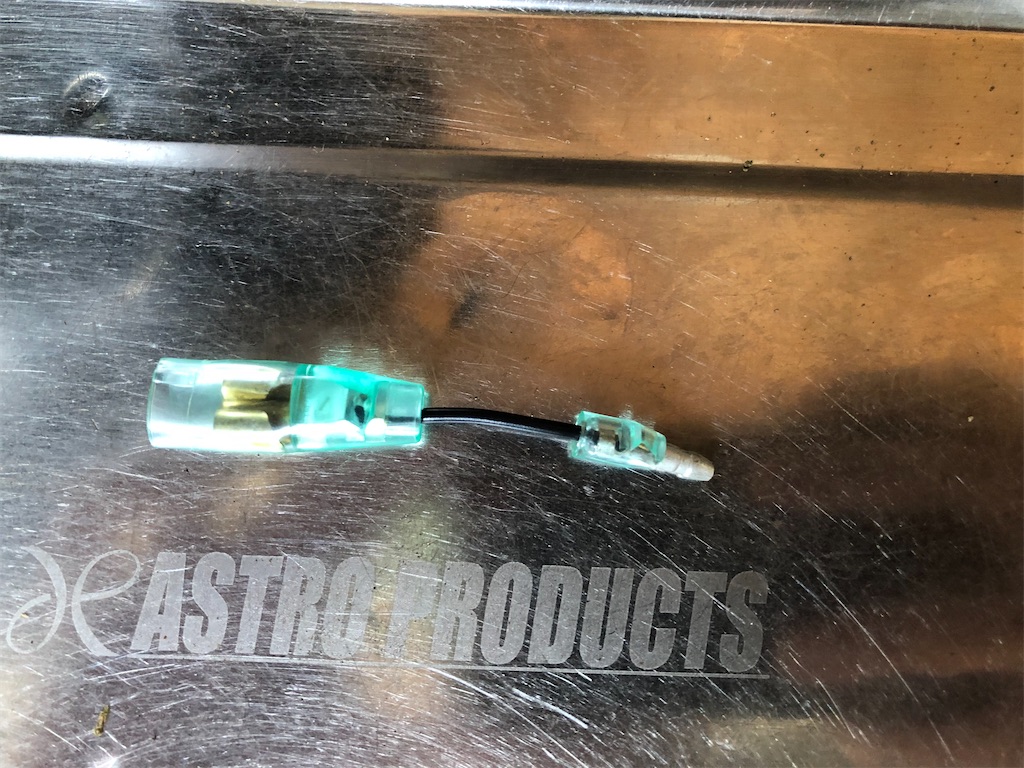

このように分岐配線を作ってあげれば、配線を傷つけずにすみます。
分岐完了。
常時電源とアースは、バッテリ後方に接続部が設けてあります。
いい感じに配線をまとめます。
ドラレコ本体はバッテリケースのスキマにねじ込みましたが、放熱もあるので他の場所がいいかもしれませんね。
取り付け作業完了です。
パッと見は、カメラがついているかわかりませんね。

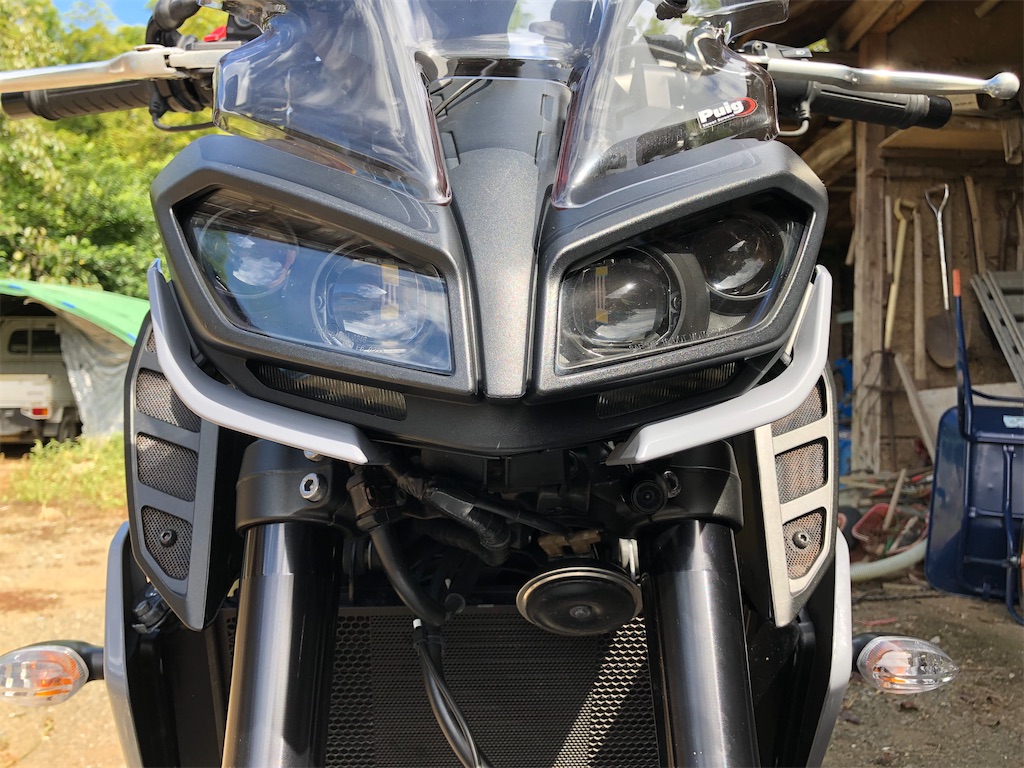

フロントカメラはここです。目立たなくていいですね。
リヤカメラはここです。
エンジンをかけると、カメラが同時に起動します。
スマホに専用アプリをインストールすれば、カメラ設定を行うことができます。(録画スパンなど)
スマホ画面で確認できる撮影の様子がこんな感じです。
フロント側
リヤ側
