こんばんは( ﾟ▽ﾟ)/
MT-09の車検準備のため、光軸調整を行います。
前回のユーザー車検でも自分で調整しましたので、今回も行いました。
１．使用したもの
〇プラスドライバー
〇コンベックス
〇マスキングテープ、養生テープ
〇ウエス
２．作業
手ごろな壁に、画像のような四角い枠をマスキングテープで作ります。
バイクの場合は、壁から10ｍ離れたところからこの枠内にハイビームの中心がくるように調整をします。
MT-09の2017年式は、2灯式のため片目ずつ調整する必要があります。

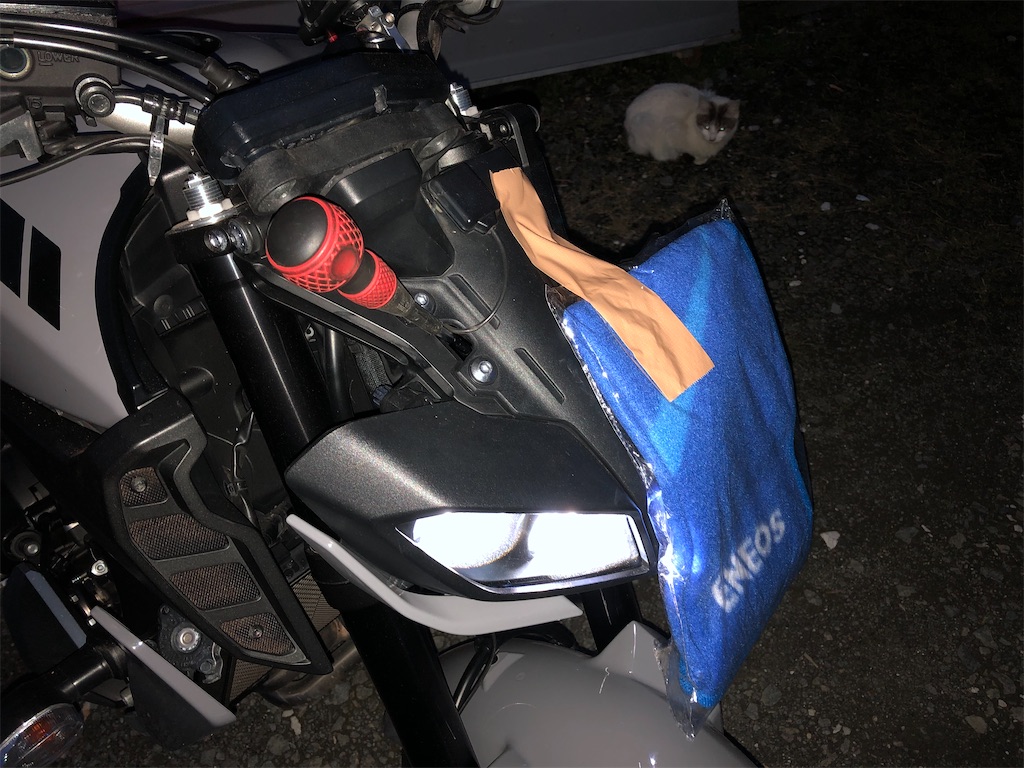

手ごろな布で片目を隠し、ハイビームにします。
上下方向は、上の画像のスキマからプラスドライバーを差し込み調整します。
調整ボルトの円周がクラウンギヤになっており、プラスドライバーを回すことでボルトを回すことができます。
締め方向で上向き、緩め方向で下向きに動きます。
左右の調整ボルトは、ここにあります。
上下調整ボルトと同じように、クラウンギヤになっているのでプラスドライバーを差込調整します。
締め方向で左向き、緩め方向で右を向きに動きます。
これで車検整備は完了です( ﾟ▽ﾟ)/
MT-09はエンジンを掛けないとハイビームができませんが、エンジン始動後にキルスイッチを入れることで、ハイビームのままエンジンを切ることができます。
暗くなった後、エンジン音でまわりに迷惑を掛けずに調整ができますよ(*´∀`)b
