モンキー整備⑥ ヘッド分解

こんばんは( ゚▽゚)/

今回は、ヘッドを分解します。



ngxyh754.hatenablog.com



1.使用材料

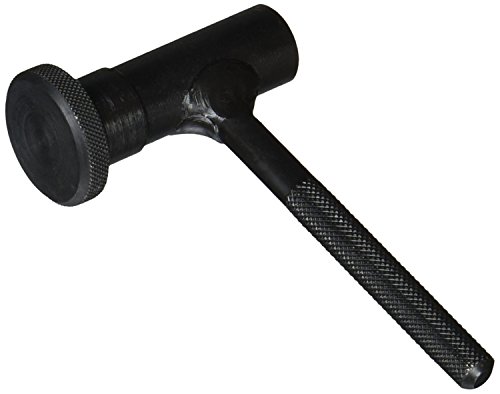

〇キタコ タペットアジャストレンチ □型

〇ストレート工具 バルブスプリングコンプレッサー

f:id:ngxyh754:20210613233730j:image





2.ヘッド分解

今回の作業は、先輩にご指導いただきました(* ´皿`)

まずは、合わせ面のガスケットを剥がし、#800の耐水ペーパーで面を出します。
f:id:ngxyh754:20210613233458j:image



綺麗になりました( ゚∀゚)
f:id:ngxyh754:20210613233449j:image

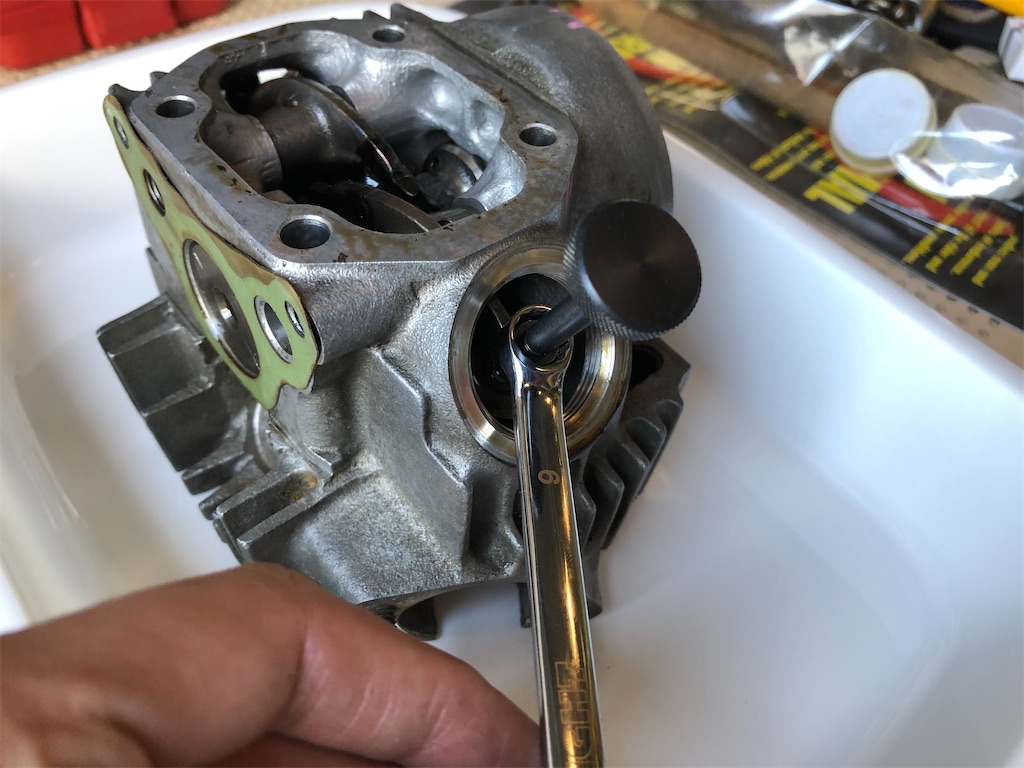

タペットキャップを外して、タペットアジャストレンチを使ってタペットナットを緩めます。

ナットサイズは9㎜ですが、奥まった位置にあるので眼鏡レンチで外すのは難しいです。
f:id:ngxyh754:20210613233506j:image

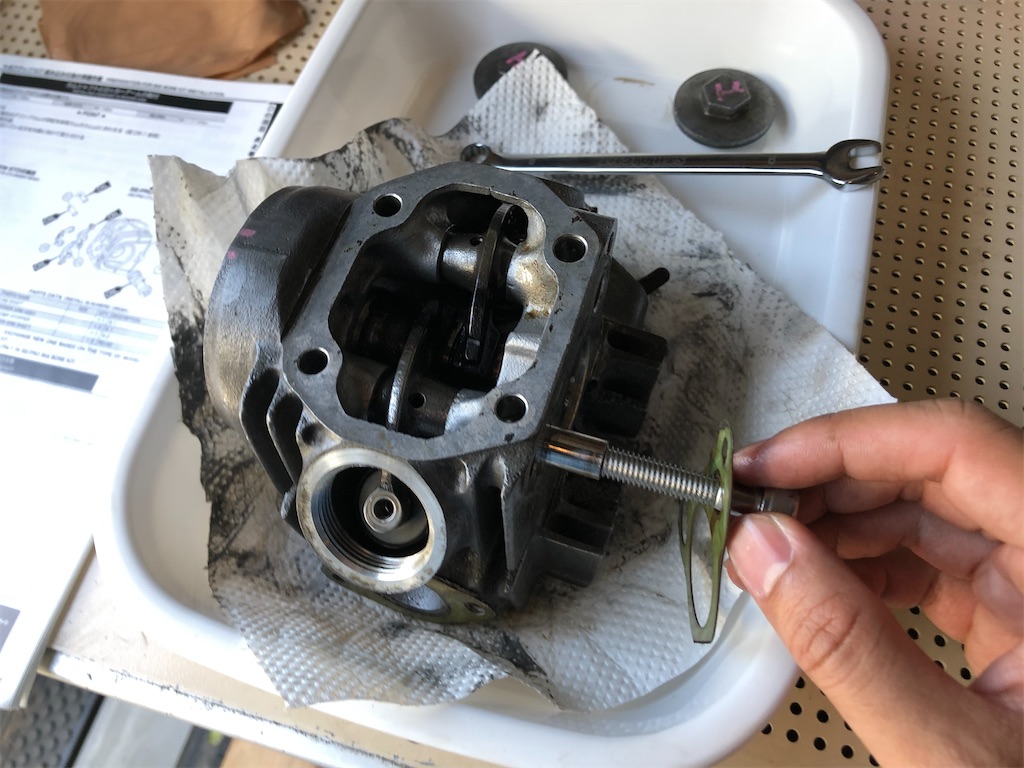

ロッカーアームシャフトを引き抜きます。

シャフトの内側にネジが切ってあるので、サイズの合うボルトをねじ込むことで引き抜くことができます。
f:id:ngxyh754:20210613233509j:image



ロッカーアームを取り出します。

吸気側排気側、同じ構造です。
f:id:ngxyh754:20210613233452j:image

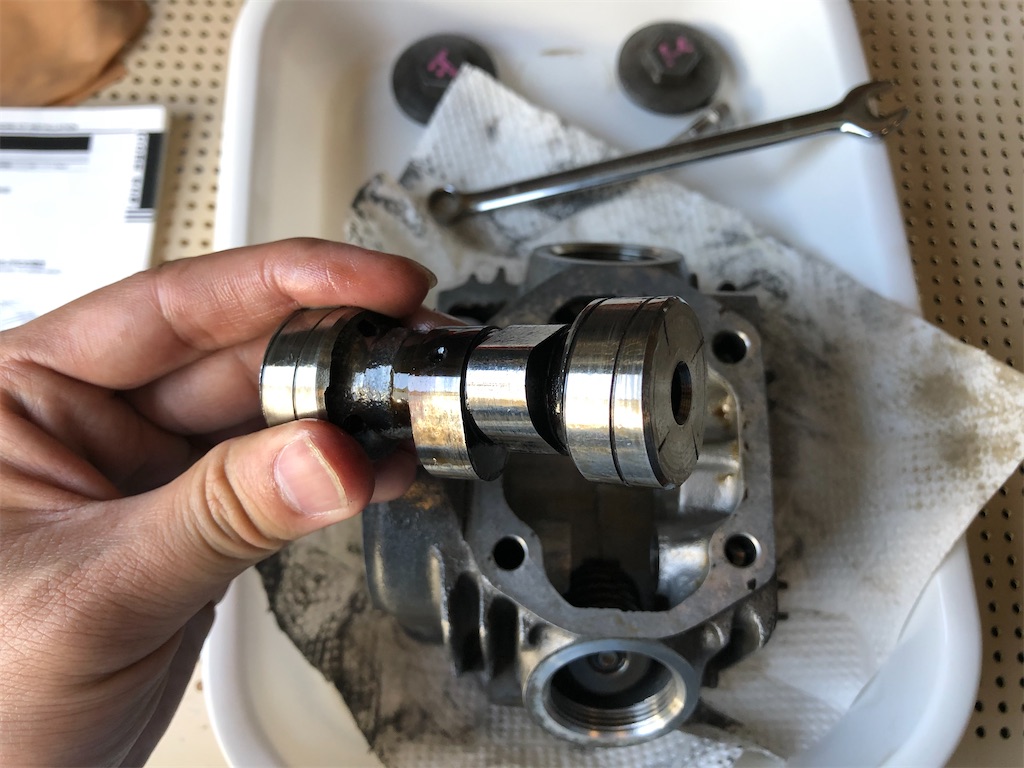

ロッカーアームを外せば、カムシャフトを取り出すことができます。

少し焼きが入っています( ・´ω`・ )

オイルの巡りが悪いのでしょうか・・・
f:id:ngxyh754:20210613233445j:image

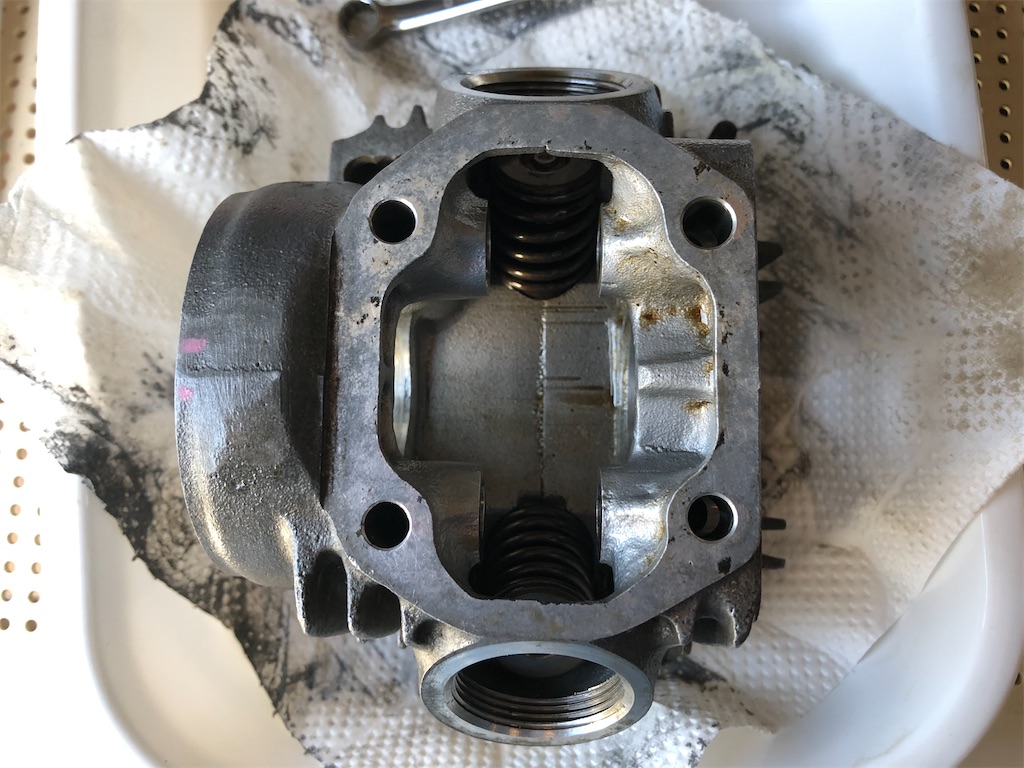

ヘッドが空っぽです( ゚▽゚)/

次は、バルブバルブスプリングを分解します。

f:id:ngxyh754:20210613233720j:image



特殊工具のバルブスプリングコンプレッサーをセットします。

ハンドルを回して、バルブスプリングを縮めていきます。
f:id:ngxyh754:20210613233733j:image



スプリングを縮めると、くさびになっているコッターを取り外せます。
f:id:ngxyh754:20210613233723j:image



これがコッターです。

半割になっています。
f:id:ngxyh754:20210613233727j:image



コッターを外せば、スプリングリテーナバルブステム(弁体)が取り外せます。

これが吸気側バルブです。

シート面にキズは無く、状態は良さそうです。

f:id:ngxyh754:20210613233832j:image



こちらは排気側バルブです。

同じく、シート面にキズはありません。
f:id:ngxyh754:20210613233836j:image

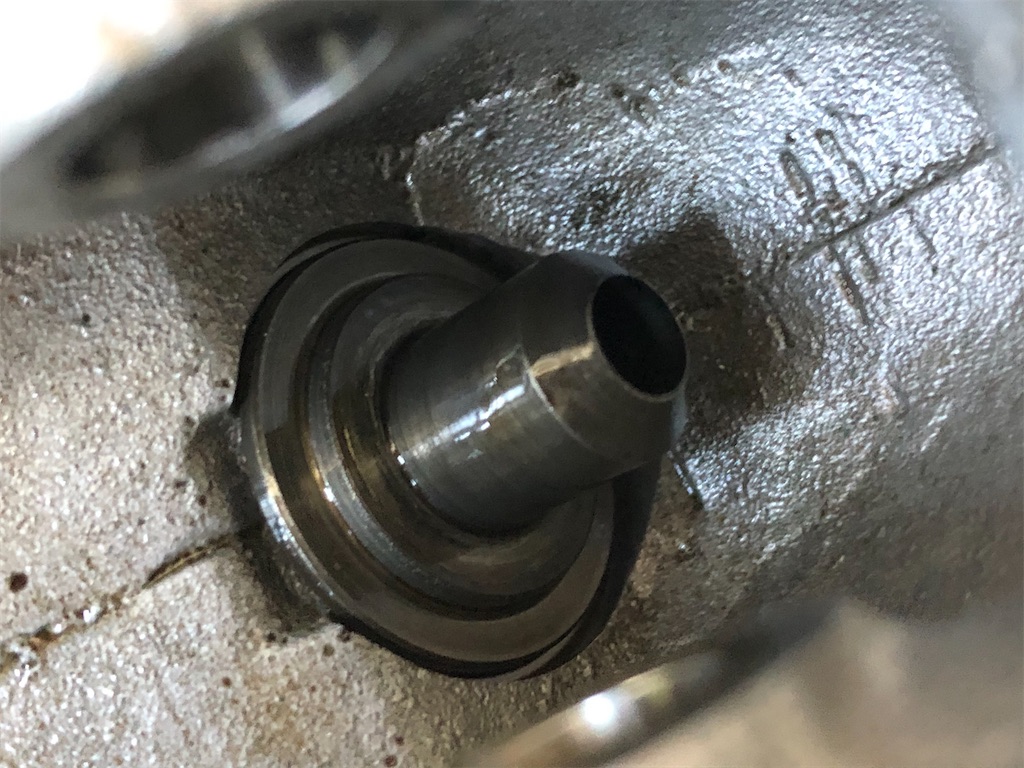

吸気側バルブガイドです。

バルブを差し込み、ガタがないか確認します。
f:id:ngxyh754:20210613233842j:image



排気側バルブガイドです。

こちら側だけ、ステムシールがあります。

これは交換します。
f:id:ngxyh754:20210613233839j:image





今回はここまで!

ヘッドを分解できました( ゚∀゚)
