MT-09 2017 USB電源取り出し

こんにちは(*´∀`)b

今回はMT-09 2017年モデルUSB電源取り出しを記録します。

旧型とハーネスが変更されていますが、作業はほとんど同じでした。

参考になれば幸いです。





*****作業は自己責任でお願いします*****



1.使用したもの

デイトナ バイク専用電源2.1A USB2ポートタイプ

f:id:ngxyh754:20170507113846j:plain

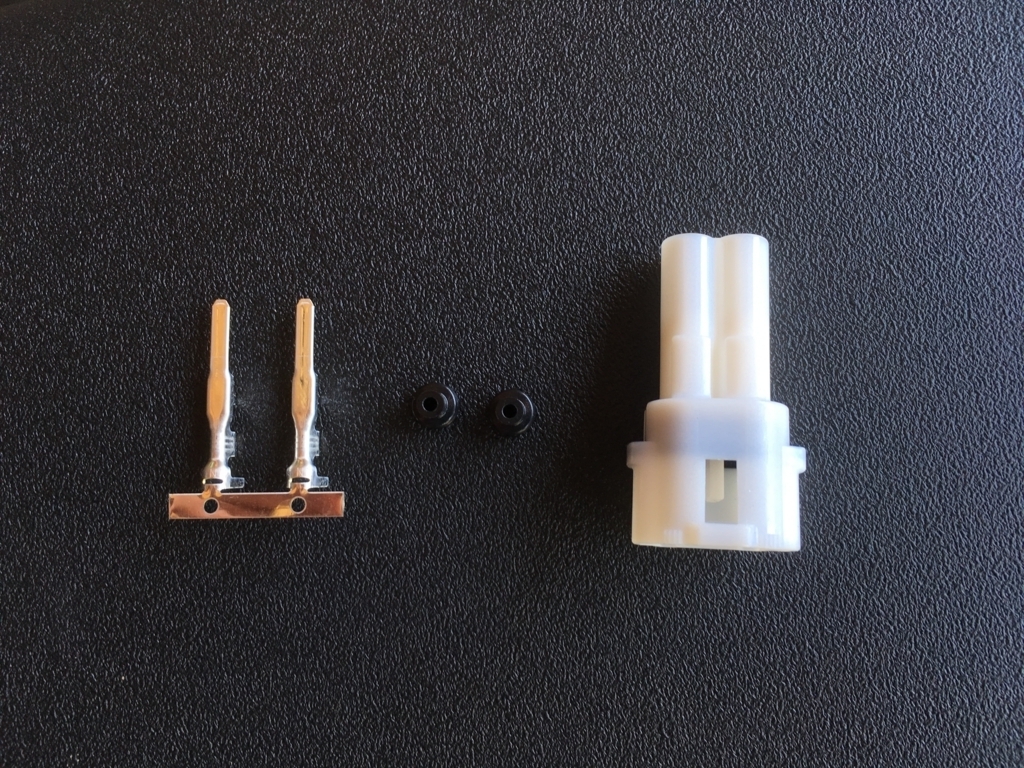

〇住友 2P090型MT【防水】オス端子側カプラキット(IL型)

f:id:ngxyh754:20170507113751j:plain





2.取り付け

2.1ダミーダクト分解(クラッチレバー側)

2017年モデルのMT-09は、旧型と反対側のダミーダクト内にアクセサリー電源カプラーがあります。

(同じ位置にもあるのかもしれませんが、見つけられませんでした。)



〇分解箇所

 ①六角穴ボルト

f:id:ngxyh754:20170507124210j:plain



 ②,③プッシュリベット

f:id:ngxyh754:20170507124803j:plain





2.2アクセサリー電源の取り出し

ダミーダクトを取り外すと、ハーネス&電装品が現れます。

この中から、アクセサリー電源を見つけます。

f:id:ngxyh754:20170507125120j:plain



メクラ用に取り付けられているカプラー(オス)を取り外します。

テスターを使って、常時電源ではなくキーON電源であることを確認します。

キーOFF時:0.0V

f:id:ngxyh754:20170507125404j:plain



キーON時:12.66V

f:id:ngxyh754:20170507125503j:plain

確認できたので、ここから電源を取ります。





2.3接続カプラー作成

アクセサリー電源のカプラーに接続するため、USB側の配線を改造します。

ギボシ取り付けといった作業に特殊性はありませんので、やり方は割愛させていただきます。

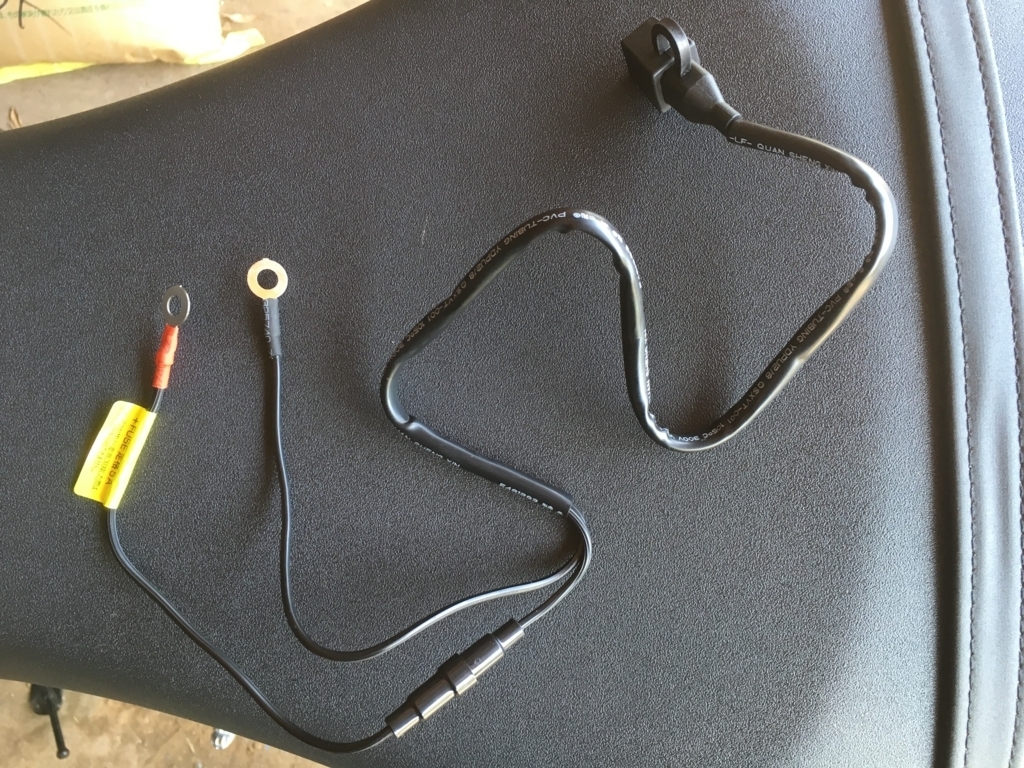

〇USB側ハーネス

f:id:ngxyh754:20170507130541j:plain



このハーネスの丸型ギボシを取り外し、購入していた090MTカプラー用ギボシを取り付けます。

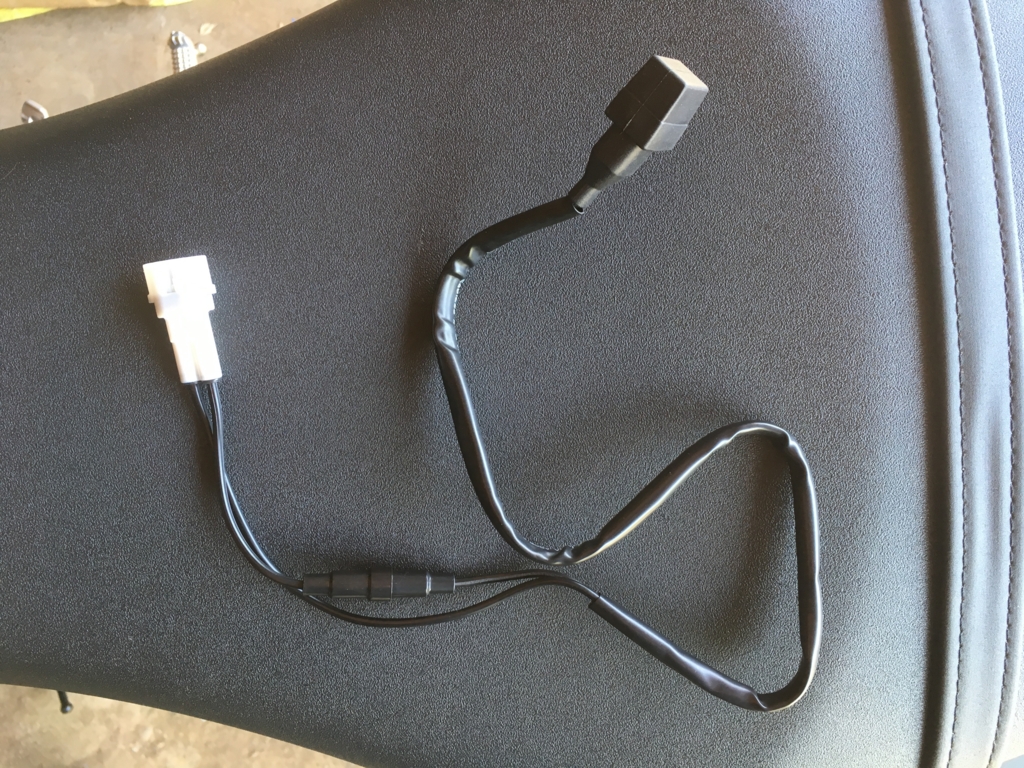

〇カプラー取り付け後

f:id:ngxyh754:20170507130729j:plain





2.4USB側カプラー接続

作成したUSB側カプラーとアクセサリー電源カプラーを接続します。

(この際に通電しているか確認するため、携帯等を充電してみるとよいでしょう)

〇カプラー接続

f:id:ngxyh754:20170507131334j:plain



〇配線をまとめる

f:id:ngxyh754:20170507131552j:plain

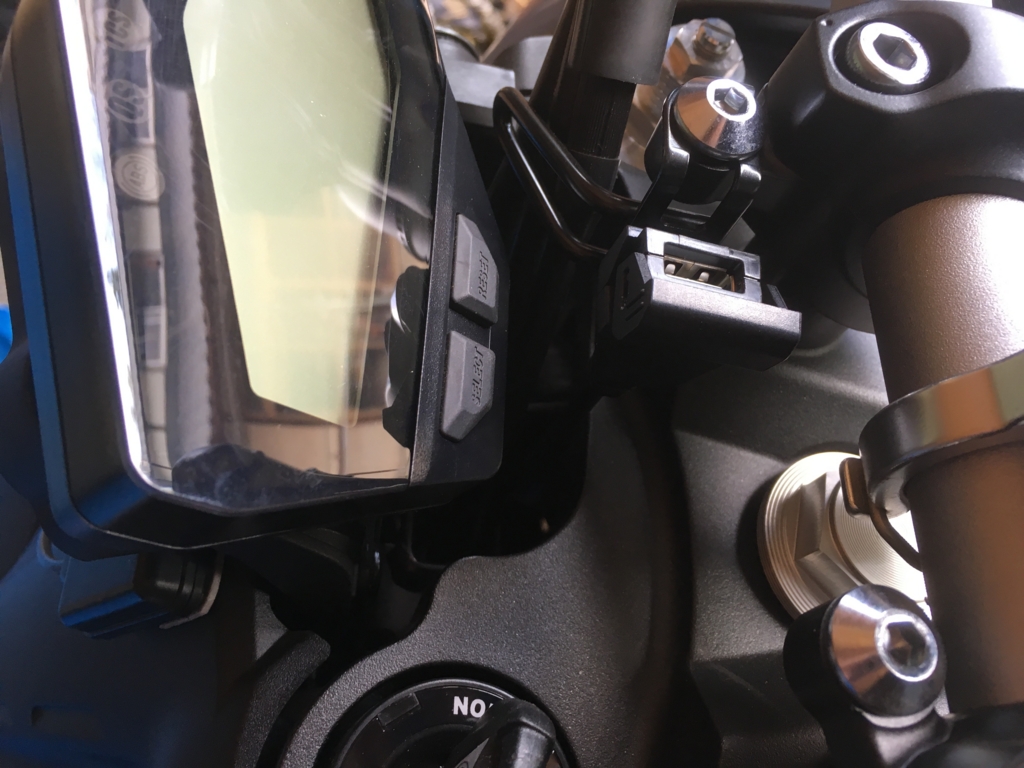

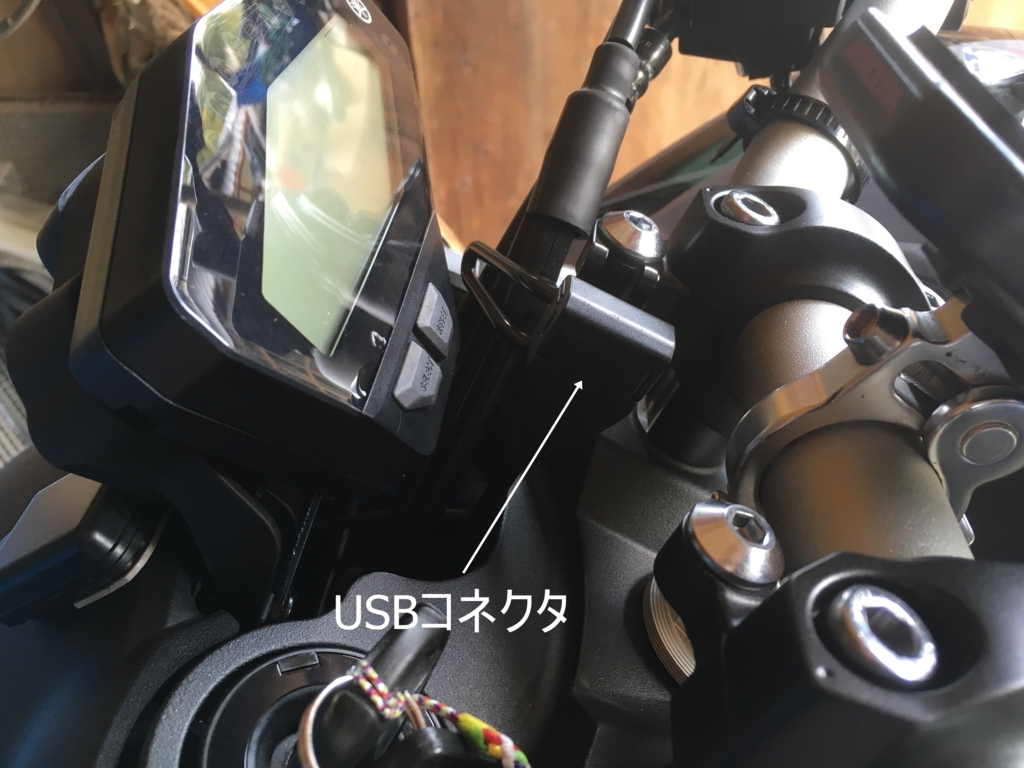

〇USBコネクタの位置決め

f:id:ngxyh754:20170507132024j:plain

f:id:ngxyh754:20170507132100j:plain



防水設計のためコネクタにカバーがついています。

中々固い・・・

〇ダミーダクトの取り付け

f:id:ngxyh754:20170507132335j:plain



分解と逆の手順で取り付けを行います。

ハーネスが増えているので、挟み込まないように注意しましょう。



以上で作業完了です。

作業方法で間違い等ありました、ご指摘していただけると助かります。





***おまけ***

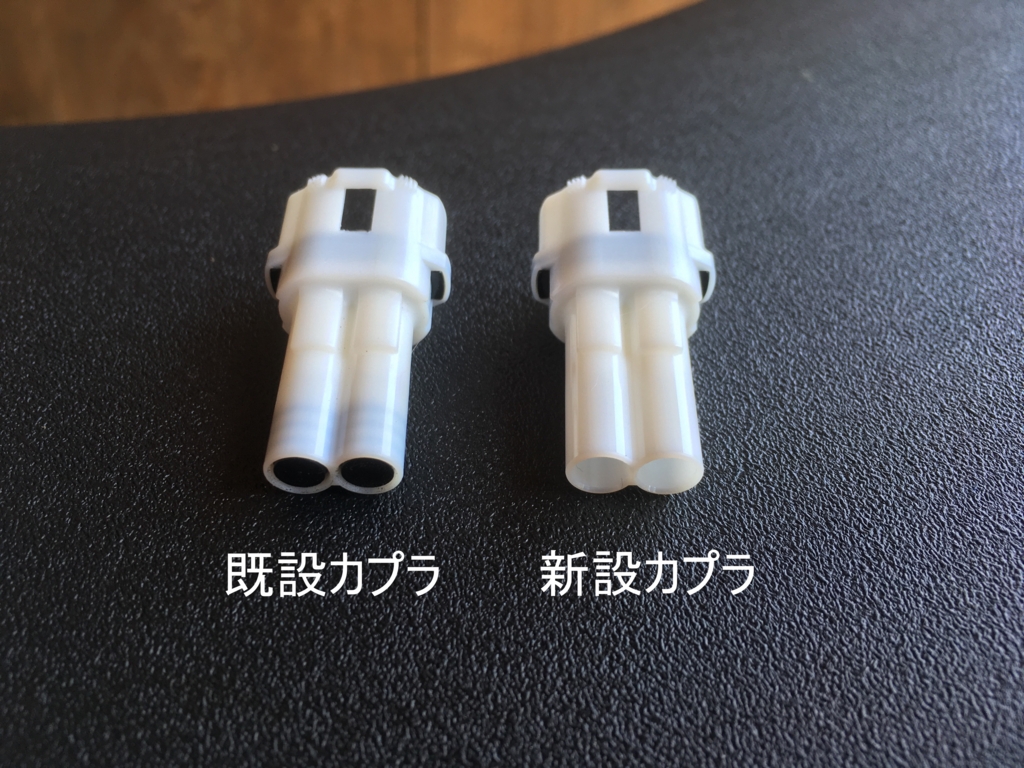

〇アクセサリー電源のメクラカプラー

f:id:ngxyh754:20170507132642j:plain



比較してみましたが、今回購入した090MT-ILと同じもののようです。

(接続されていたのだから当然か・・・)

防水用にゴムブッシュがついているだけなので、対応ギボシを所持していればカプラは流用できるかもしれません。
