モンキーR タイヤ交換その③

こんにちは( ゚▽゚)/

モンキーR タイヤ交換 バランス取りを行いました。



ngxyh754.hatenablog.com



1.使用したもの

〇ホイールバランサー

〇バランスウェイト





2.作業

先輩の手作りバランサーにタイヤ&ホイールをセットします。

重さに偏りがあれば、自重で回転して、一番重い部分が下にきます。

f:id:ngxyh754:20200628002632j:image



上側(重い部分の反対側)に目印のテープを貼っておきます。

この位置に、バランスウェイトを貼り、重量の均一化をはかります。
f:id:ngxyh754:20200628002613j:image



とりあえず、仮固定ってことでウェイトをテープで貼ります。
f:id:ngxyh754:20200628002617j:image



もう1度バランサーに乗せてみます。

いくつかの位置で手を放してみて、ホイールが回転しなければOKです( ゚∀゚)
f:id:ngxyh754:20200628002623j:image



バランスが取れたら、ウェイトを両面テープで貼ります。

今回は偏りが酷く、20gのウェイトを貼ってバランスが取れました。
f:id:ngxyh754:20200628002627j:image



新しいタイヤと古いタイヤを比較すると、摩耗度合いがわかります。

ひどい偏摩耗です( ・´ω`・ )

乗り方がヘタクソなのがわかりますねー、精進します(* _ω_)
f:id:ngxyh754:20200628002620j:image



タイヤ交換は大変でしたが、勉強になりました( ゚∀゚)

ホイール径が小さいほど難しいそうです!

ビックバイクの大径ホイールのほうが難しいと思ってました。



モンキーR タイヤ交換その②

こんばんは( ゚∀゚)

モンキーR タイヤ交換その②です。

今回は、新しいタイヤを組み上げていきます。



ngxyh754.hatenablog.com



 1.使用したもの

ブリジストン BT39SS-Mini 3.50-10

〇タイヤワックス

f:id:ngxyh754:20200629000759j:image





2.作業

新しいタイヤを用意します。

f:id:ngxyh754:20200628002252j:image



タイヤの刻印を見れば、製造年月が確認できるみたいです。

このタイヤだと、2020年の第17週に製造されたようです。

(見方が間違っていたらすいません(* _ω_))

f:id:ngxyh754:20200629000837j:image



タイヤの内側にタイヤワックスを塗ります。

塗る位置は、外面のリム外側
f:id:ngxyh754:20200628002249j:image



内輪
f:id:ngxyh754:20200628002306j:image



内面のリム外側です。
f:id:ngxyh754:20200628002256j:image



程よく塗ります。

同時に、タイヤの内側にゴミ、水分が無いか確認します。

水分があると、タイヤの繊維を巻き込んで銀玉みたいになるそうです。
f:id:ngxyh754:20200628002259j:image



タイヤをホイールに組んでいきます。

タイヤの回転方向に注意しましょう。
f:id:ngxyh754:20200628002303j:image



ホイール内側のシート面(タイヤ内輪が密着する所)にキズ、ゴミがないことを確認して、組みます。

タイヤワックスも、塗っておきます。

外す時と逆の手順ですが、このときもタイヤをホイールの内側に押し込みながら、嵌め込んでいきます。

f:id:ngxyh754:20200628002415j:image



もう片側も同じように嵌め込んでいきます。

大変な作業です!

パパッと作業してる人を改めて尊敬します( ノД`)
f:id:ngxyh754:20200628002424j:image



タイヤに組み込みが完了しました。

まだ、ビードが出ていないので、空気を入れていきます。
f:id:ngxyh754:20200628002427j:image



空気を入れる前に、ぼよんぼよんとタイヤを跳ねさせることで、タイヤの位置を均一にします。

こうすることで、ビードが出やすいそうです。
f:id:ngxyh754:20200628002435j:image



バルブにムシをセットします。
f:id:ngxyh754:20200628002441j:image



空気を入れていきます。

上記のようなコツを知っていれば、手動空気入れでもビードが出ました。

ビードが出ると、パンッパンッと2回音がします。
f:id:ngxyh754:20200628002438j:image



タイヤがホイールに対して、偏りが出ていないかチェックします。

出ている場合は、一旦空気を抜いて、入れなおします。
f:id:ngxyh754:20200628002419j:image



今回はここまでです。

次回は、バランス取りをやります( ゚▽゚)/





モンキーR タイヤ交換

こんばんは( ´ ▽ ` )ノ

モンキーRタイヤを初めて手組で交換してみましたので、記事にします。

近所の先輩から、やり方を教わりました( ゚∀゚)



1.使用したもの

〇エーモン 虫廻し

〇KTC タイヤレバー

〇キジマ リムガード

ビードブレイカ

〇木枠(ベース)

f:id:ngxyh754:20200628001930j:image





2.作業

モンキーRのリヤタイヤを外します。
f:id:ngxyh754:20200628002005j:image



バルブに虫廻しを差し込み、緩めます。
f:id:ngxyh754:20200628001948j:image
f:id:ngxyh754:20200628001937j:image



ビードブレイカを使って、タイヤのビードを落とします。

1か所落とせれば、あとは手で押して外せました。
f:id:ngxyh754:20200628002009j:image



リムに傷をつけたくない場合は、リムガードを付けて作業します。

大径ホイール用だったようで、Rが微妙に合っていません笑
f:id:ngxyh754:20200628001925j:image



バルブの反対側に、タイヤレバーを差し込みます。

差し込んだ位置と反対側のタイヤを上下から抑え、ホイールの内側に押し込みます。

同時にレバーを立てたり倒したりして、タイヤを力を入れずに外せる位置を探します。
f:id:ngxyh754:20200628001955j:image



近い位置にもう1本差し込み、めくります。

画像ではレバーを倒してますが、2本目を差し込む際には垂直に立てることで、差し込みやすくなります。
f:id:ngxyh754:20200628001941j:image



ぐいぐい広げていきます。

欲張らずに、少しずつズラしていくのがコツです。
f:id:ngxyh754:20200628001958j:image



片側を外し終わりました。
f:id:ngxyh754:20200628001951j:image



反対側を外すために、同じようにレバーを差し込みます。

少し広げた後、タイヤを立てます。
f:id:ngxyh754:20200628001944j:image



この状態で、ホイールを抑えながらタイヤを押しのけ、タイヤを外します。

結構固くて、先輩にやってもらっちゃいました(* _ω_)笑
f:id:ngxyh754:20200628002002j:image



やっとタイヤが外せました( `^ω^)=3

ここまでで、1時間近くかかりました・・・笑
f:id:ngxyh754:20200628001933j:image



長くなりましたので、ここまでにします。

タイヤレバーKTC製です。いい値段しましたが、工具は一生モノだと思って奮発しました( ゚▽゚)/

とても使いやすいです!



【Amazon.co.jp 限定】エーモン 虫回しドライバー 2本組 (T765)




モトコンポ 畳む

おはようございます☀



最近記事にすることが何も無いので、モトコンポを畳んでみました。

f:id:ngxyh754:20200623082445j:image



ブレーキワイヤーが反発して、少しカバーを押し上げてしまっています(。-∀-。)
f:id:ngxyh754:20200623082441j:image



平にすることができれば、こんな風にテーブルとして利用することができる!?かな(^_^)
f:id:ngxyh754:20200623082438j:image



最近は日夜で寒暖差が激しいです。

体調には気を付けましょう( ̄∀ ̄)

モトコンポ 接点不良改善

こんにちは( ̄∇ ̄)

モトコンポ 整備記録(おまけ) 接点不良改善です。



レストアしたモトコンポですが、どうも電気系の接触が悪くウィンカーブレーキランプ点いたり点かなかったりしました。



今回は、原因の発見と改善を記事にします。





ngxyh754.hatenablog.com



1.使用したもの

〇呉工業 接点復活スプレー

f:id:ngxyh754:20200611230329j:image





2.原因調査

状態としては、ウィンカー、ブレーキランプが完全に機能する場合と、まったく点かない場合とがありました。

そのため、ウィンカーリレーの不良ではなく、接点の不良に絞って調査しました。

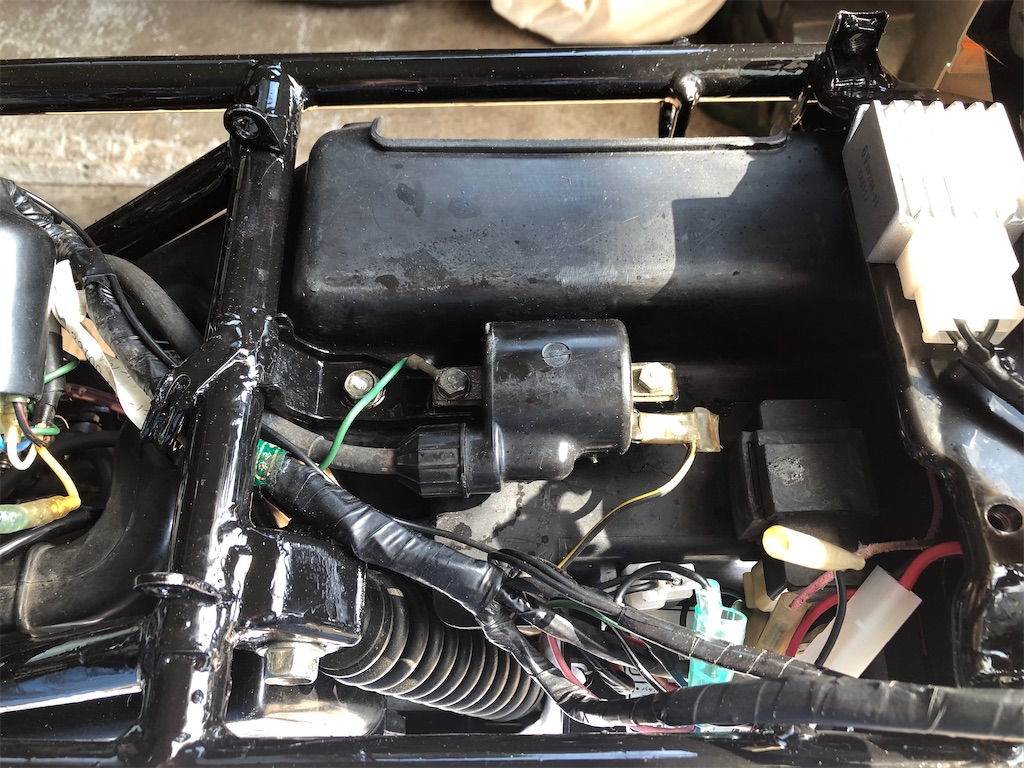

まずは、アース不良を疑います。
f:id:ngxyh754:20200611230316j:image

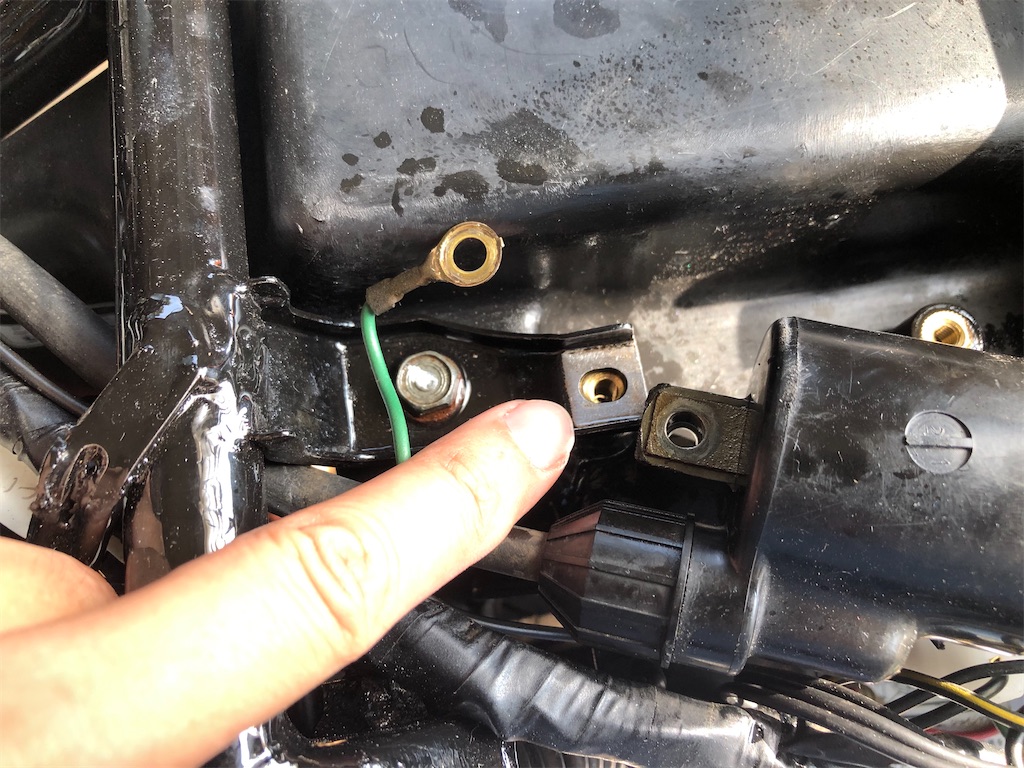

モトコンポフレームアースは、イグニッションコイルの固定ボルトに共締めしてあります。

フレームの塗装を剥がし、磨きましたが改善しません。
f:id:ngxyh754:20200611230326j:image

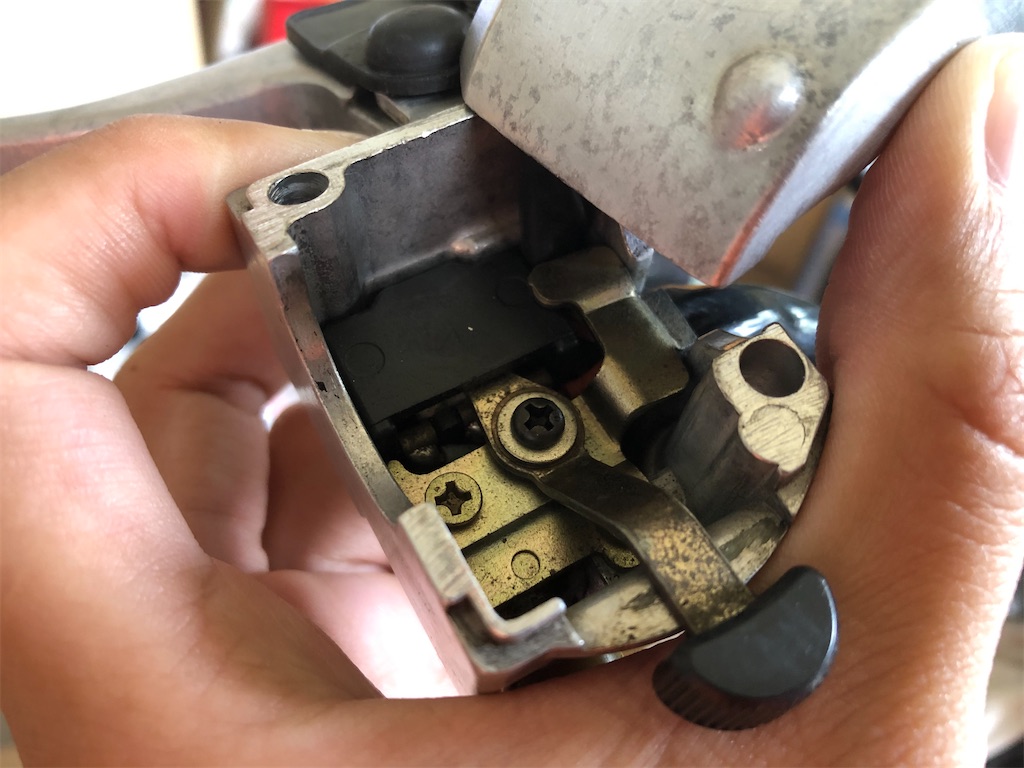

次は、ウィンカースイッチの清掃をしました。

しかし、改善しませんでした。
f:id:ngxyh754:20200611230332j:image





3.原因判明

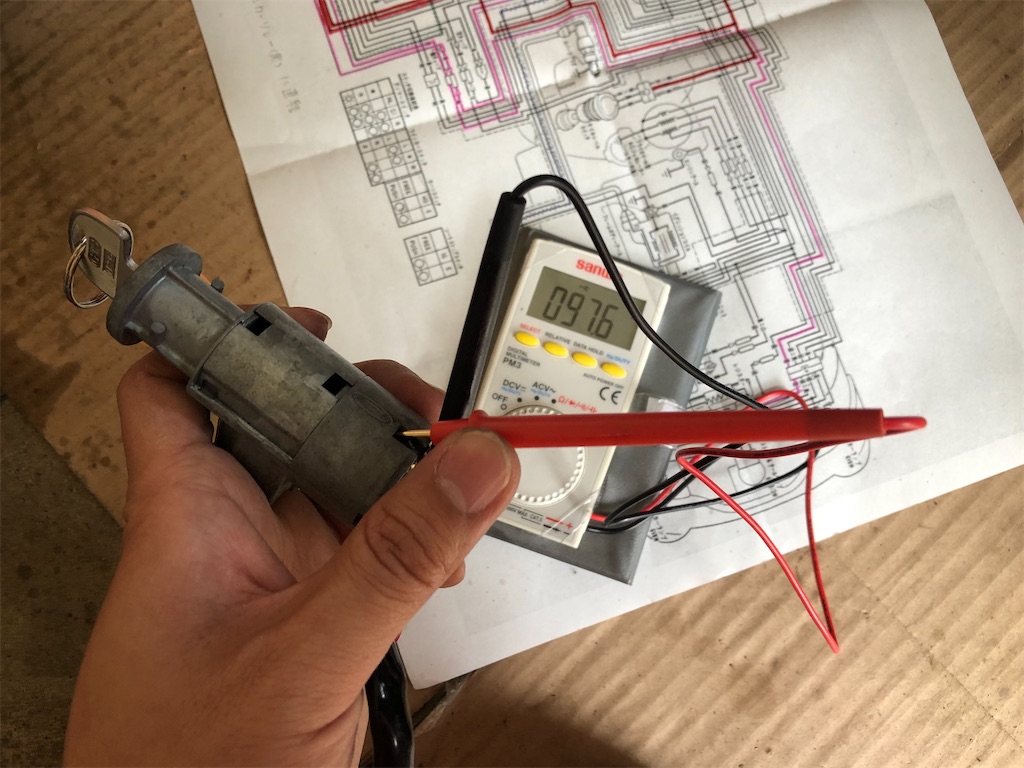

テスターで導通を追ってみたところ、なんとキーシリンダー内部の接点不良だと判明しました。
f:id:ngxyh754:20200611230319j:image



キーシリンダーの裏側には、ハーネスがロウ付されています。

キーONで、バッテリー配線(赤)と、ウィンカー配線(黒)導通する仕組みです。

テスターで測ると、導通が不安定でした。
f:id:ngxyh754:20200611230322j:image



原因がわかりましたので、シリンダーを分解して内部接点を改善します。

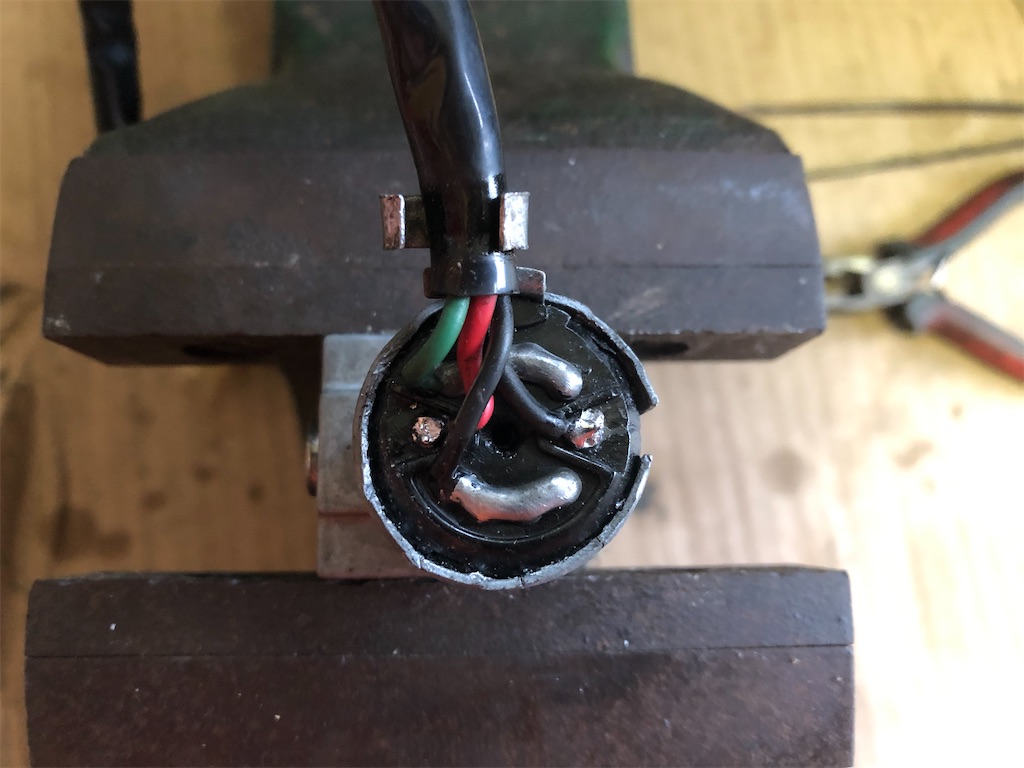

シリンダーのカシメを、広げてあげると…

f:id:ngxyh754:20200611230905j:image

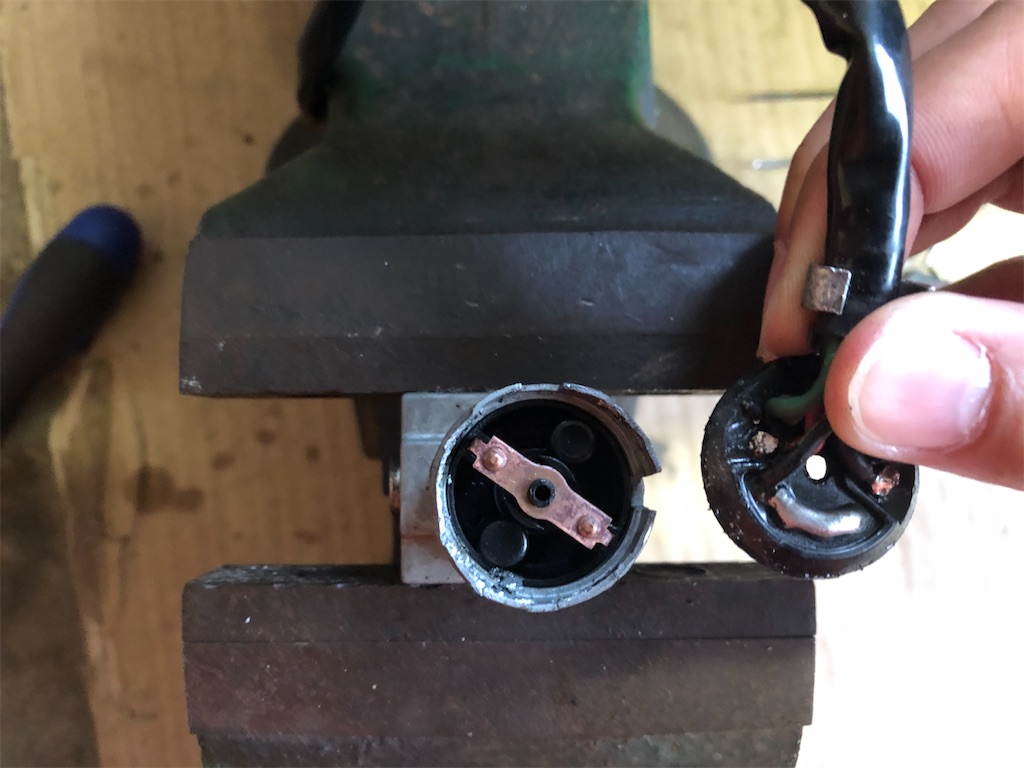

シリンダー底部が外せます。

内部に見える銅の部品が、キーの回転と連動しており、二つの接点を導通させる仕組みのようです。
f:id:ngxyh754:20200611230855j:image

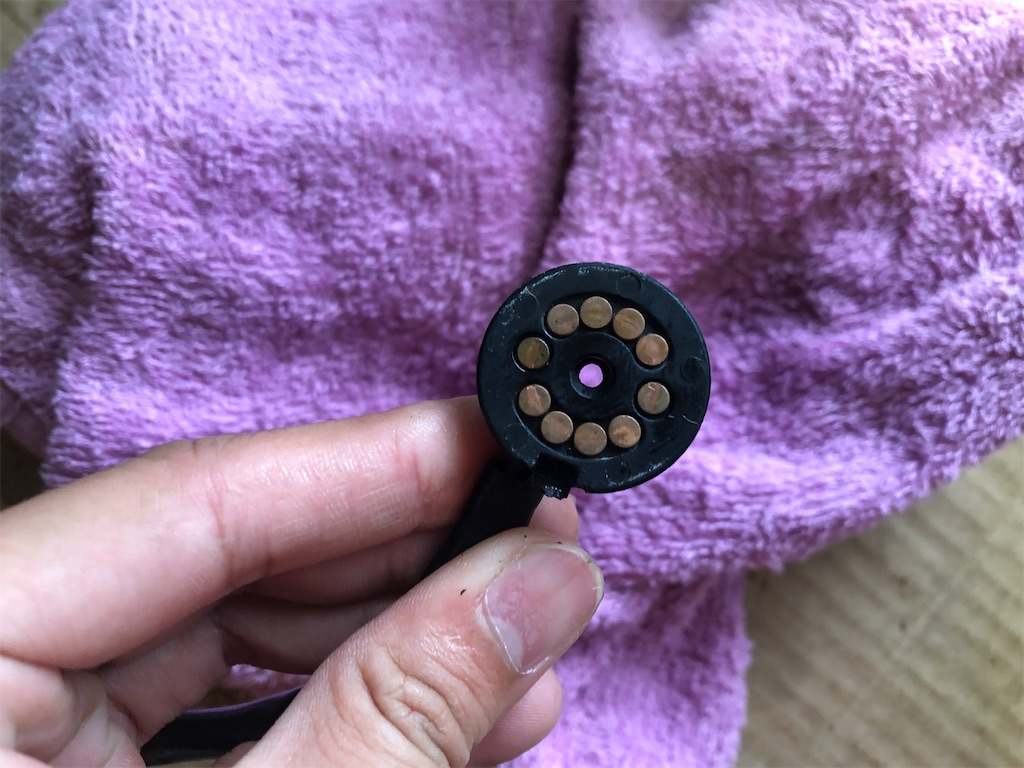

底部側の接点です。

全体的にくすんでいました。

f:id:ngxyh754:20200611230829j:image

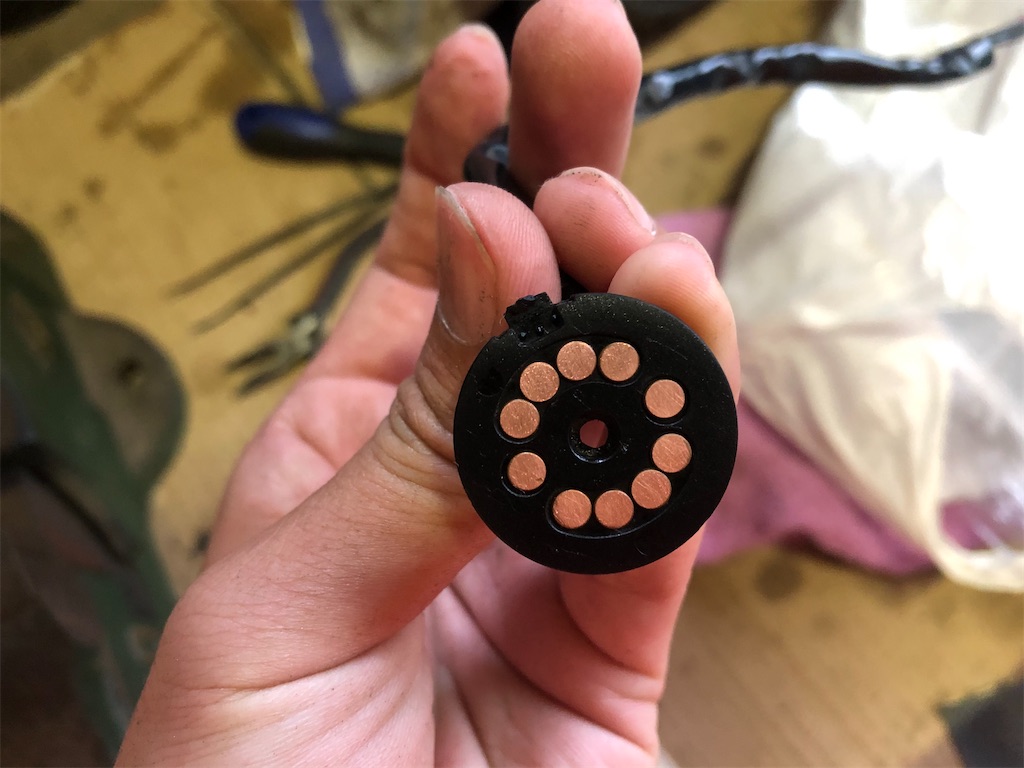

サンドペーパーで磨き、綺麗にしました。

銅接点には、接点復活スプレーを拭いておきます。
f:id:ngxyh754:20200611230852j:image

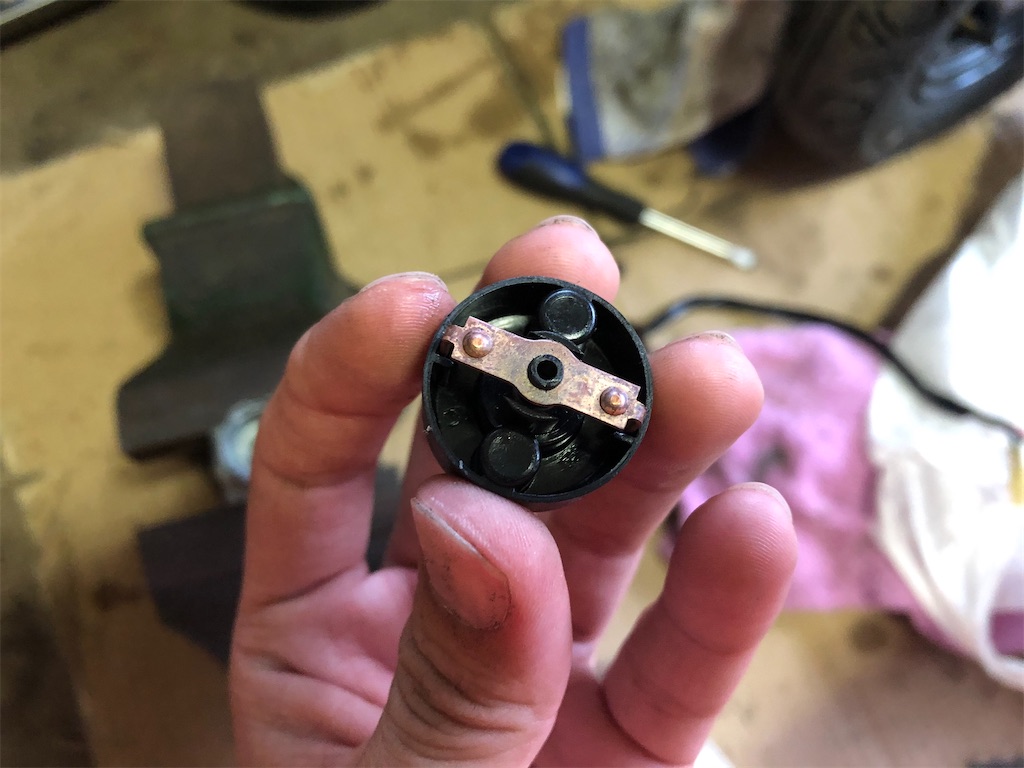

シリンダー側も同様に磨きます。

こちらは、真鍮ブラシをリューターに取り付けて磨きました。
f:id:ngxyh754:20200611230840j:image

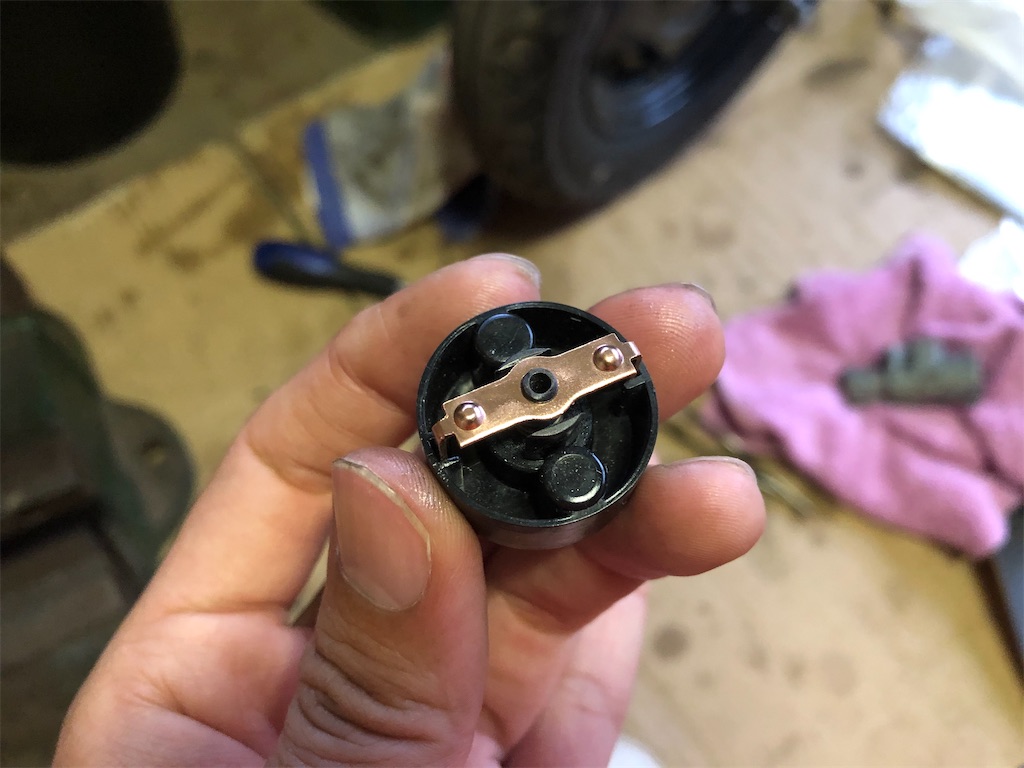

銅接点の上下にみえる丸い部分には、裏側に小さい金属球が付いておりました。
f:id:ngxyh754:20200611230833j:image

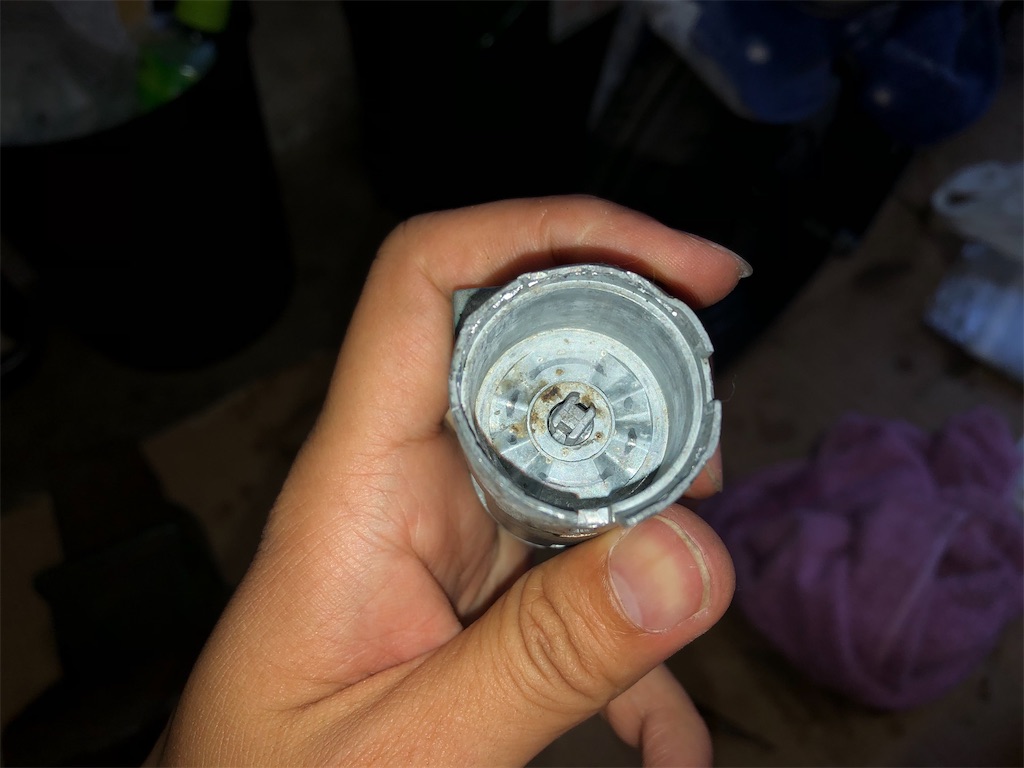

シリンダー内部の様子です。

山なりの段差があり、キーON、OFFの角度で金属球が収まるようにできています。
f:id:ngxyh754:20200611230915j:image





4.動作確認

キーシリンダーを元のように組み立て、導通をチェックします。

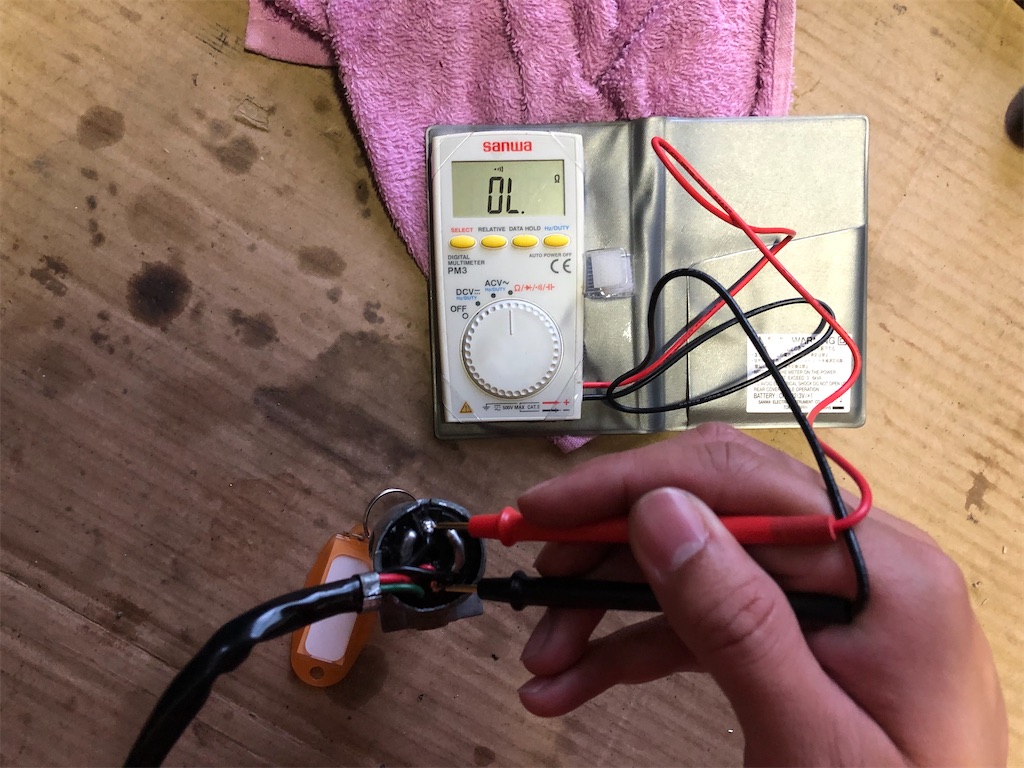

キーOFFのときは、導通していないので、OL(オーバーロード)と表示されます。
f:id:ngxyh754:20200611230912j:image

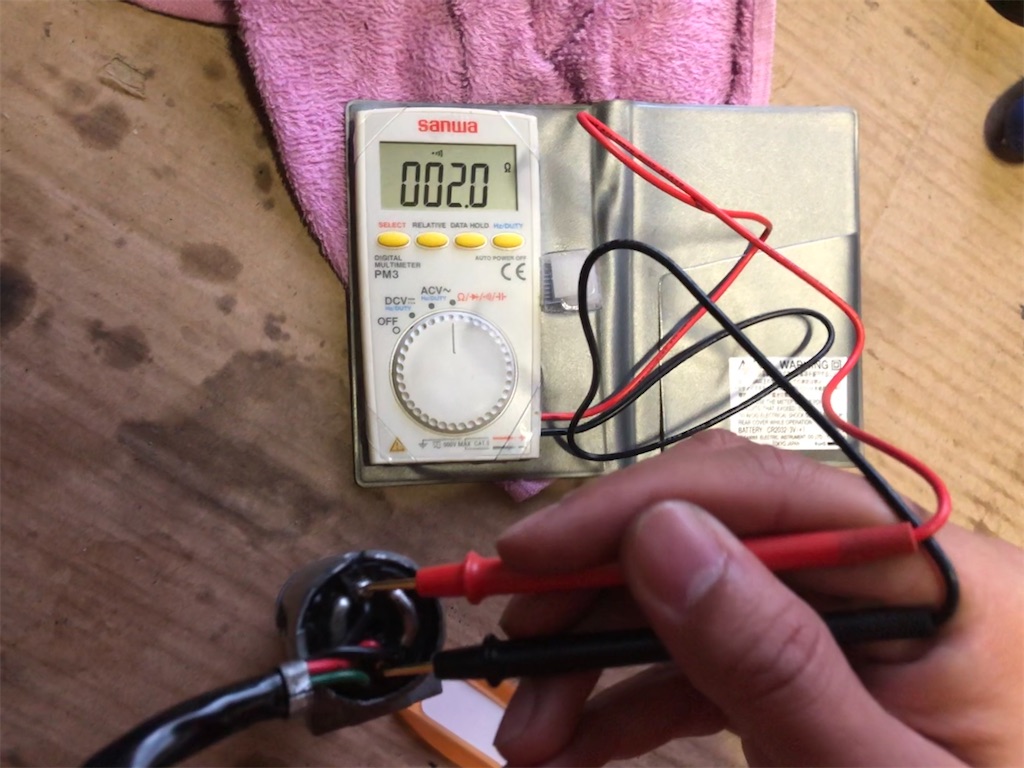

キーONにすると、導通して2.0Ωと表示されています。

f:id:ngxyh754:20200619210345j:image





車体に組み立ててチェックします。

キーOFF
f:id:ngxyh754:20200611230836j:image

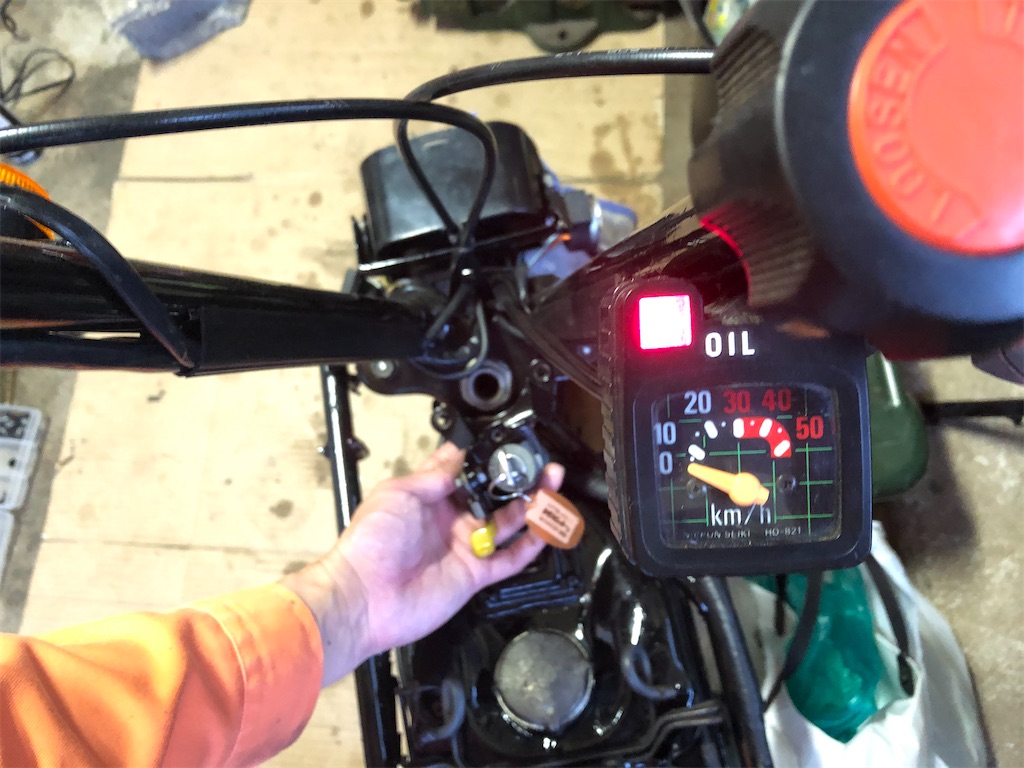

キーON

モトコンポはキーONの直後、ランプチェックのためオイルランプが光る構造になっています。
f:id:ngxyh754:20200611230843j:image



なんとかキーシリンダーを交換せずに済みました(*・ε・*)

モトコンポのキーシリンダーは、純正品でも価格が高騰していたので、なんとかなって良かったです。



KURE 接点復活スプレー #1424 220ml

KURE 接点復活スプレー #1424 220ml

  • メディア: Tools & Hardware




ドライブレコーダー(WDT500) 取り付け

こんにちは( ^ω^ )

母がドライブレコーダーが欲しいと言うので、取り付けました。

車は、ダイハツ タントコンテです。



1.使用したもの

ユピテル ドライブレコーダー WDT500

f:id:ngxyh754:20200611113331j:image



エーモン工業 ヒューズ電源取り出し 15A
f:id:ngxyh754:20200611113318j:image





2.作業

電気作業を行うにあたり、安全のためバッテリーのマイナス端子を外しておきます。
f:id:ngxyh754:20200611113321j:image
f:id:ngxyh754:20200611113301j:image



ドライブレコーダーの電源は、ヒューズボックスから取ることにしました。

シガーソケットから取るモデルもあります。



タントは、助手席側のグローブボックスの奥に、ヒューズボックスがあります。
f:id:ngxyh754:20200611113328j:image



蓋を取り外すと、中にヒューズボックスが見えます。
f:id:ngxyh754:20200611113340j:image
f:id:ngxyh754:20200611113324j:image



蓋の裏に、それぞれのヒューズボックスの用途が書いてあります。

今回はシガーソケットから電源を取るので、15Aのヒューズを抜きます。
f:id:ngxyh754:20200611113309j:image
f:id:ngxyh754:20200611113334j:image



抜いたヒューズと同じ容量のヒューズ電源取り出しを用意して、差し替えます。

写真はありませんが、検電器を使って、電源の方向をチェックした方が良いです。
f:id:ngxyh754:20200611113312j:image



ドライブレコーダー電源コードのプラス側を、ヒューズ電源と接続します。

マイナス(アース)側は、フレームの金属部分(ボルト)に接続します。
f:id:ngxyh754:20200611113258j:image



この時点で、本体と接続し電源が入るか確認します。
f:id:ngxyh754:20200611113306j:image



電源の確認ができたら、レコーダー本体の位置を決めます。

本体が垂直になり、前方が綺麗に撮影できる位置にします。

f:id:ngxyh754:20200611113441j:image



ケーブルを隠すために、ピラーの中を通します。
f:id:ngxyh754:20200611113456j:image



ウェザーストリップ(ゴム)を引き抜き
f:id:ngxyh754:20200611113500j:image



ピラーを外します。
f:id:ngxyh754:20200611113445j:image



グローブボックスから、電源ケーブルを通します。
f:id:ngxyh754:20200611113452j:image



ケーブルを本体に接続し、内側に隠して綺麗にみせます。
f:id:ngxyh754:20200611113448j:image



リヤカメラも適当な位置に取り付けて、同じようにケーブルを這わせて接続します。

f:id:ngxyh754:20200611113608j:image



WDT500は、フロントディスプレイでリヤカメラの映像を確認できます。
f:id:ngxyh754:20200611113611j:image



最後に、保護フィルムを外すのを忘れないようにしましょう( ´ ▽ ` )ノ
f:id:ngxyh754:20200611113605j:image



以上で取り付けは完了です。

前後カメラのセット商品なので、おススメです*1







*1:* ´艸`

モトコンポ レストア⑲

こんにちは(* _ω_)

モトコンポ レストア記録その⑲です。

今回で、モトコンポが完成します( ´ ▽ ` )ノ





ngxyh754.hatenablog.com



1.カウル補修

モトコンポオーナーのブログを見ていると、マフラーの熱でカウルが変形することがわかりました。

f:id:ngxyh754:20200529233423j:image



右のカウル後部がマフラーの熱に晒されるので、断熱材を貼り付けることにしました。
f:id:ngxyh754:20200529233430j:image



貼り付け完了です。

この断熱材は、マフラーに巻き付けるタイプのグラスウールです。
f:id:ngxyh754:20200529233427j:image





2.完成

車体にカウルを取り付けて、完成です( ´ ▽ ` )ノ

カウルを磨いていないので、ちょっと汚いですが・・・( ノД`)



〇左カラ見ル

f:id:ngxyh754:20200529233630j:image
f:id:ngxyh754:20200529233615j:image



〇右カラ見ル
f:id:ngxyh754:20200529233621j:image
f:id:ngxyh754:20200529233634j:image



〇斜メカラ見ル
f:id:ngxyh754:20200529233626j:image
f:id:ngxyh754:20200529233618j:image



ひとまずモトコンポが完成しました( ゚∀゚)

不具合があれば、そのつど修正して、報告します。
