モンキーR エンジン載せ替え その④

こんにちは(*・∀・)

久々にモンキーRエンジン載せ替え編です。

分解してみると、衝撃の事実が明るみになりました…



エンジンの腰上、ダメになってる!!!

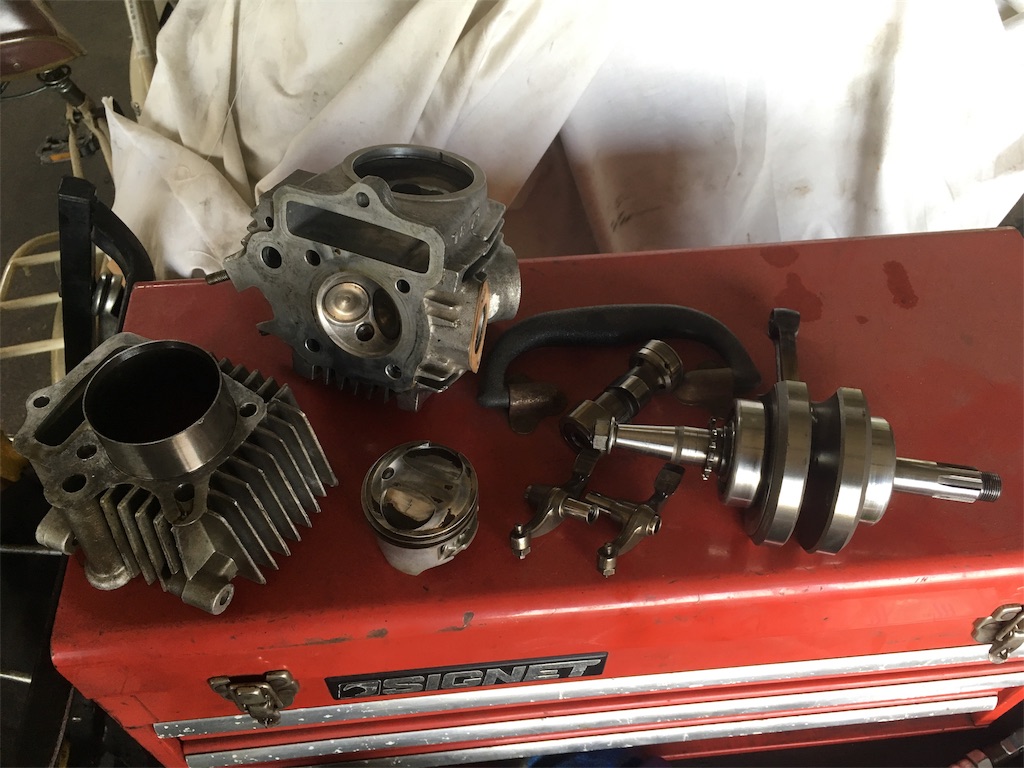

これが、分解された部品です|ω・`)

f:id:ngxyh754:20180422213144j:image

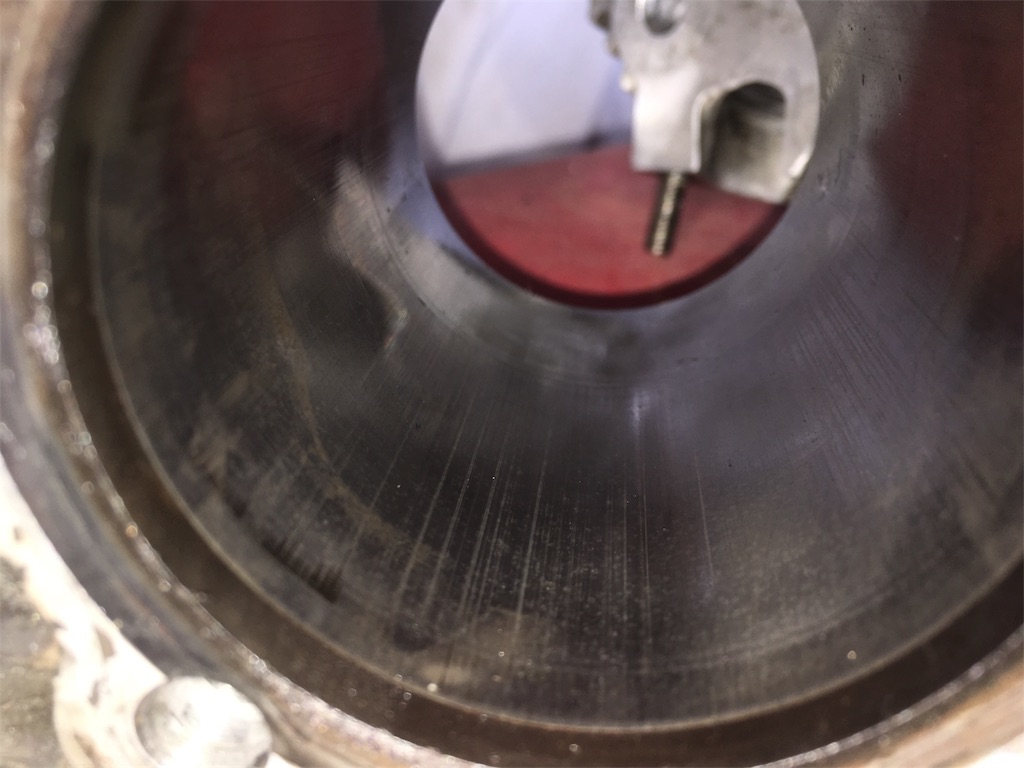

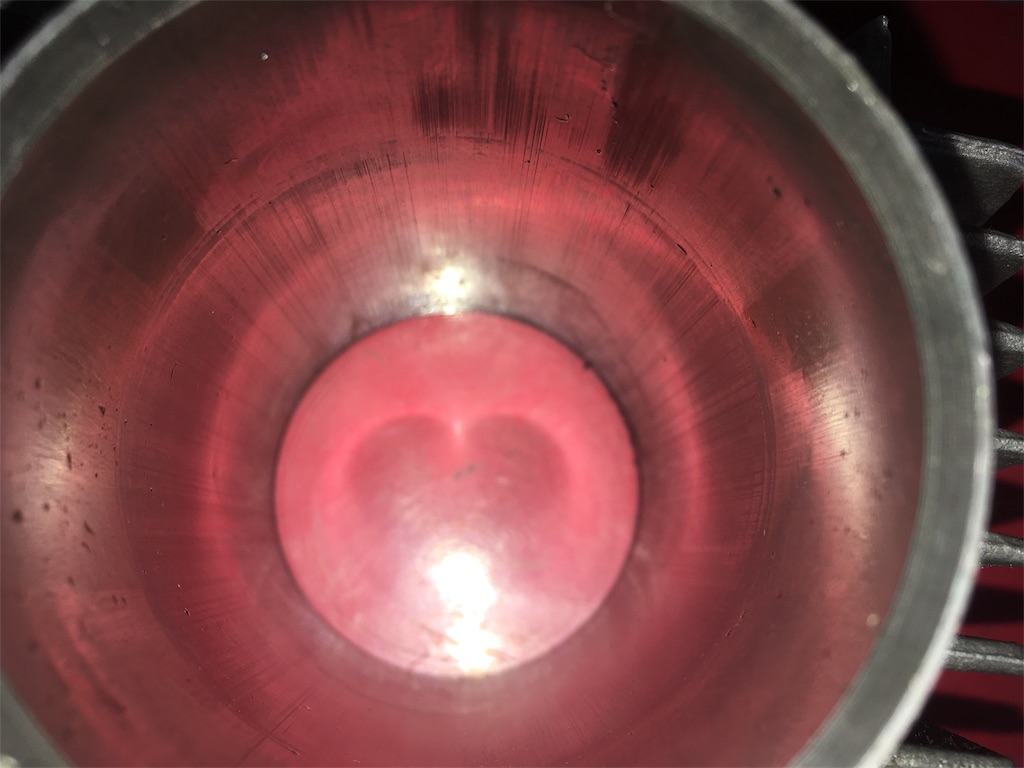

シリンダー内部の様子

見えにくいですが、縦にキズが入っており、手で触ると段差がわかります。

f:id:ngxyh754:20180422213206j:image

f:id:ngxyh754:20180422213421j:image

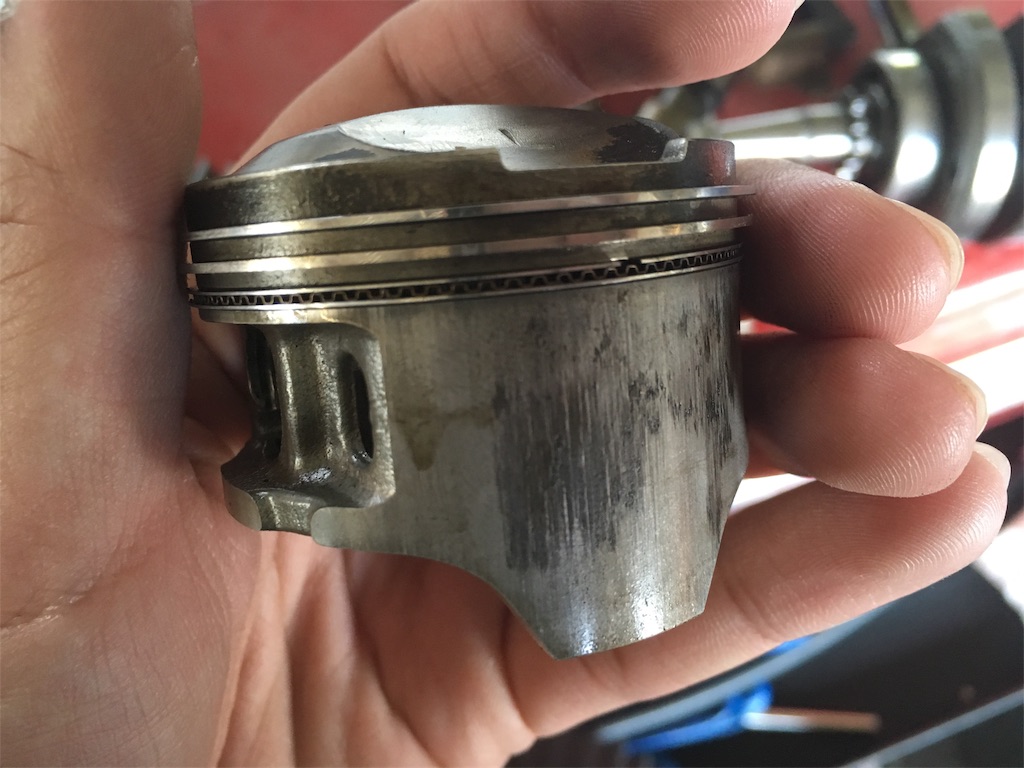

そしてピストン(^o^)

首を振ってしまったのか、接触痕があります。

f:id:ngxyh754:20180422213440j:image

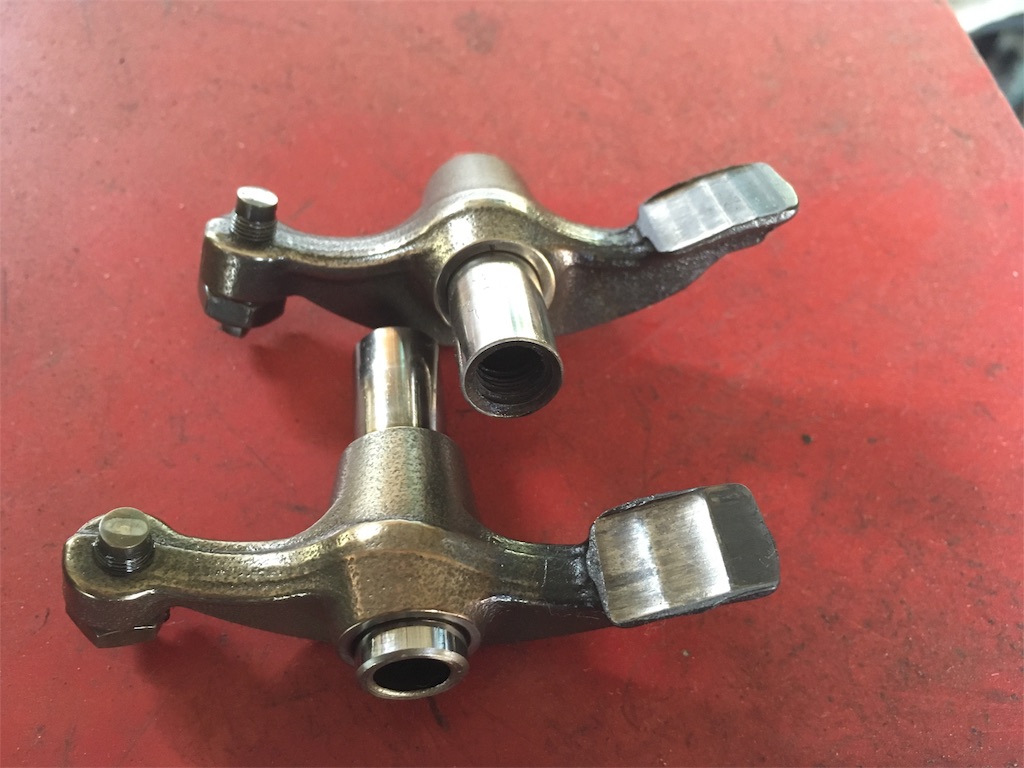

ロッカーアームです

カムとの接触面が削れすぎてうすっぺらくなっていました( ^ω^ )

f:id:ngxyh754:20180422213516j:image

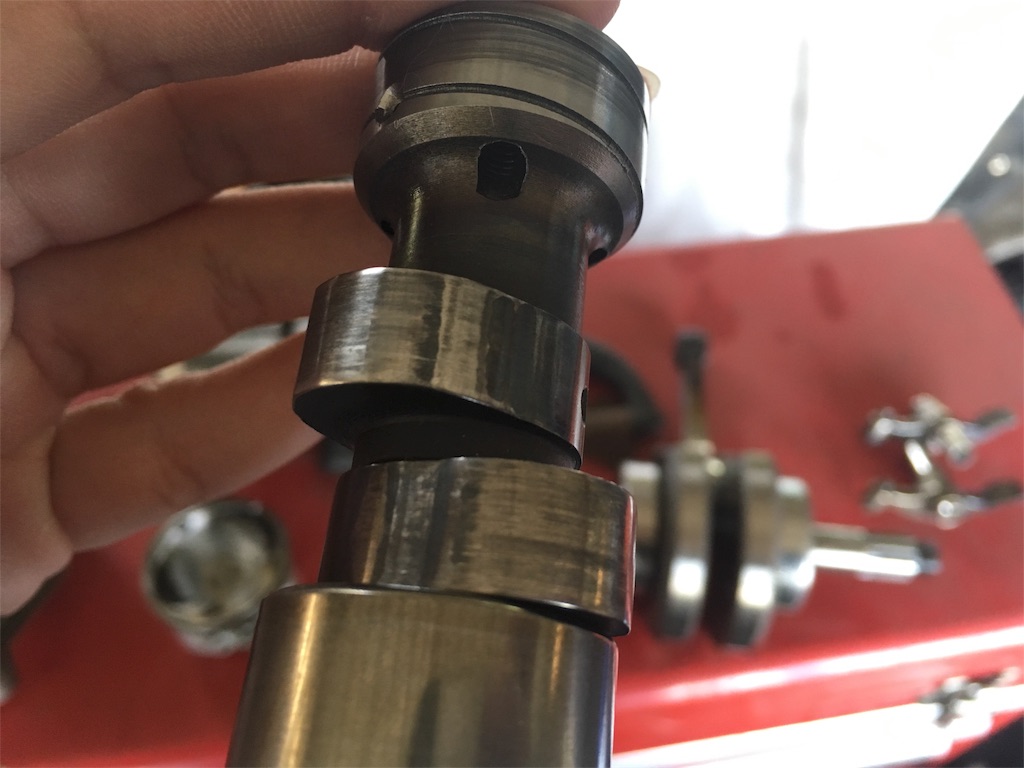

これがカムシャフトです。

本来なだらかな曲線を描いているカムに、角ができてしまっています。

f:id:ngxyh754:20180422213547j:image

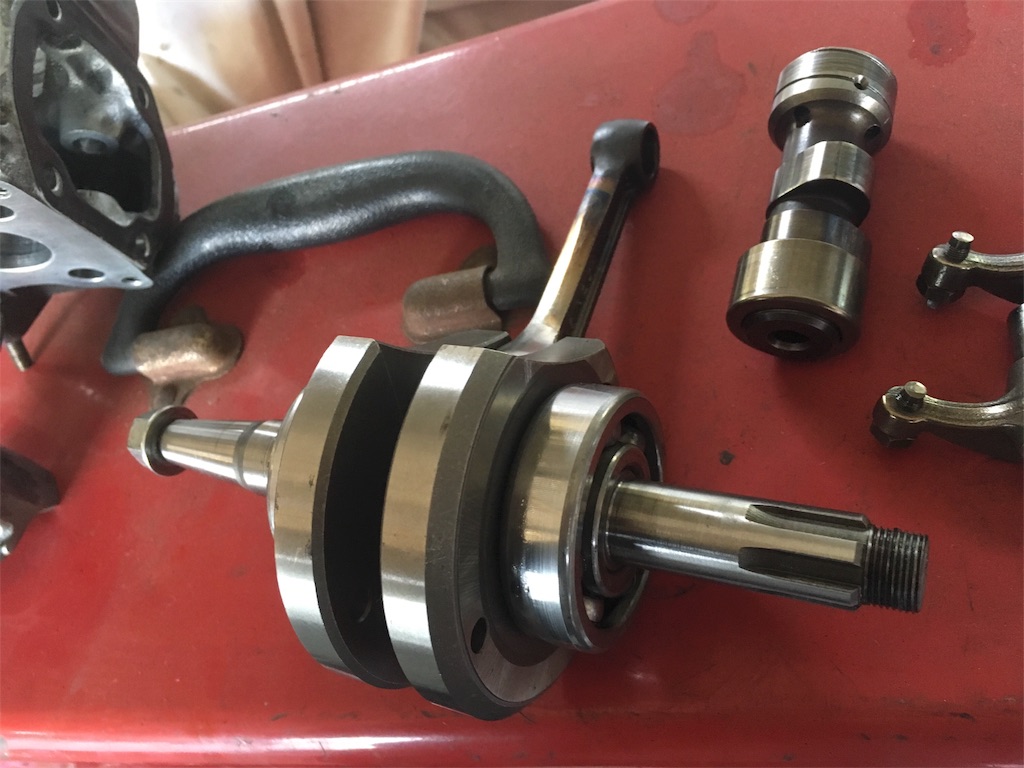

そしてクランクシャフト&コンロッド(*・∀・)

コンロッド先端が熱により変色していますね。

ピストンピンを抜くのに苦労したそうです( ´∀`)

f:id:ngxyh754:20180422213740j:image

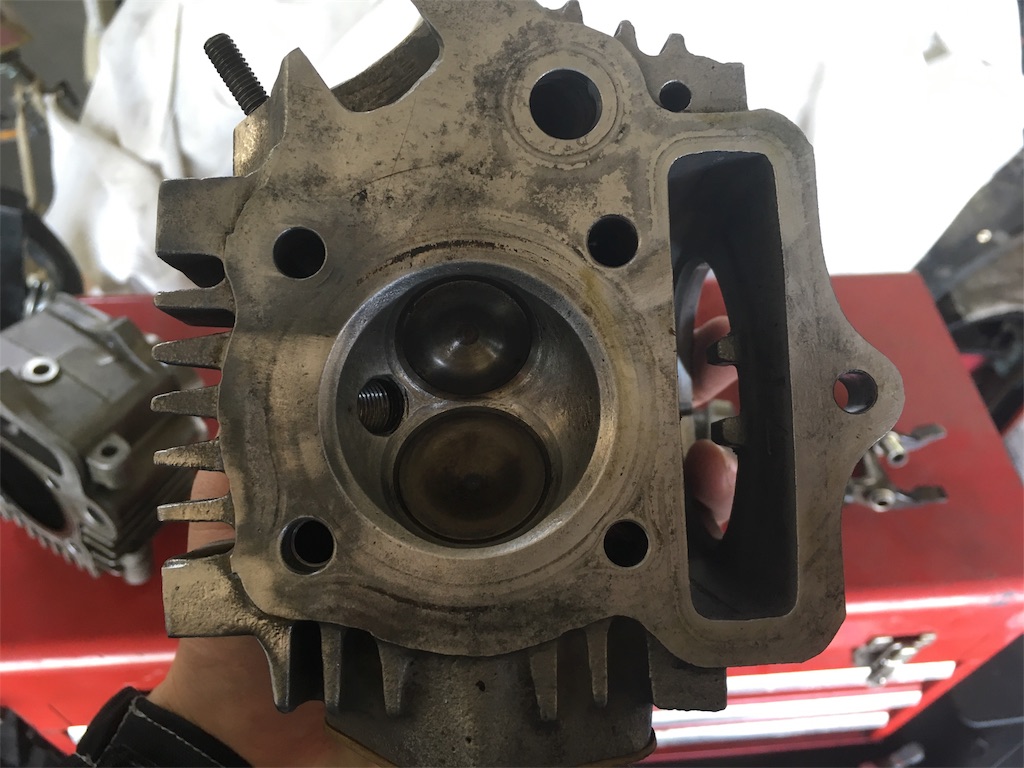

これはシリンダーヘッドです。

f:id:ngxyh754:20180422213810j:image

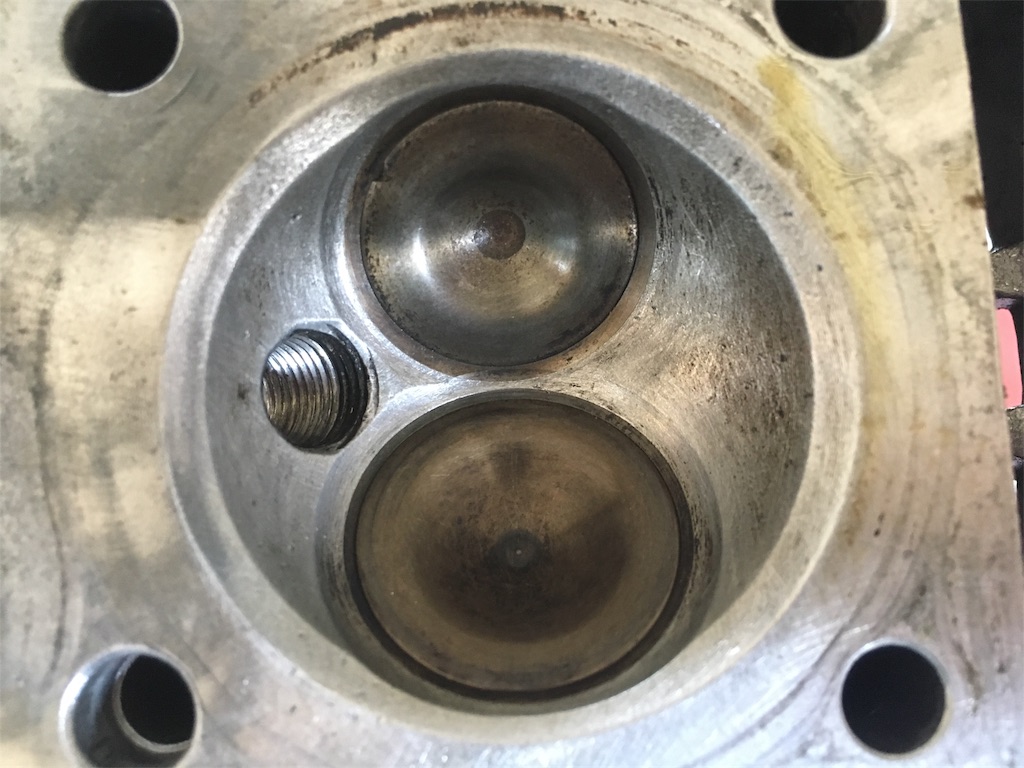

なんと、排気側バルブ欠けがあります(*´-`)

かなC

f:id:ngxyh754:20180422213846j:image



 てなわけで、腰上の全交換が確定しました(;^ω^A

腰下はなんとか、ギヤ等に不具合は無くそのまま使用できそうです。

さーて、部品どうしようかな・・・

つづく(* ´艸`)









...つづく!
