モンキーR エンジン載せ換え その③

新年明けましておめでとうございます(゚∀゚人)

ブログご観覧の皆様、今年もよろしくお願いします。(´ω`人)

モンキーR エンジン載せ換え編 その③です。

今回は、ジェネレーターの交換を行います。

新エンジンには、レーシングインナーローターが装着されているので、発電能力がほぼありません。

その為、デイトナ製 ミドルウェイトアウターローターに交換を行います。



1.使用材料

デイトナ製アウターローターです。

新品を用意しました・・・(゚∀゚人)

f:id:ngxyh754:20171231014431j:plain

2.インナーローター取り外し

2.1フライホイール取り外し

これが現在の状態です。

f:id:ngxyh754:20171231004807j:plain

フライホイールの分解には、この冶具を使用します。

ナットを分解する際に、空転を防ぐためフライホイールを固定します。

f:id:ngxyh754:20171231005228j:plain

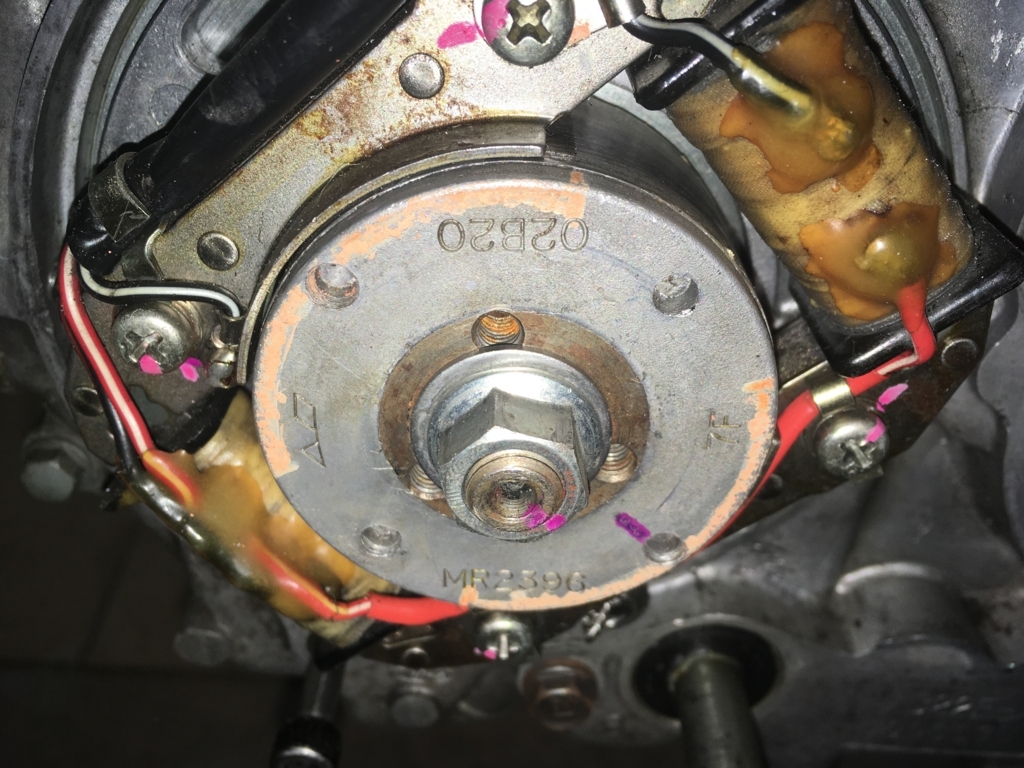

先端のナットを外します。

f:id:ngxyh754:20171231004927j:plain

さくっとね。

f:id:ngxyh754:20171231004930j:plain

次はフライホイール本体を取り外します。

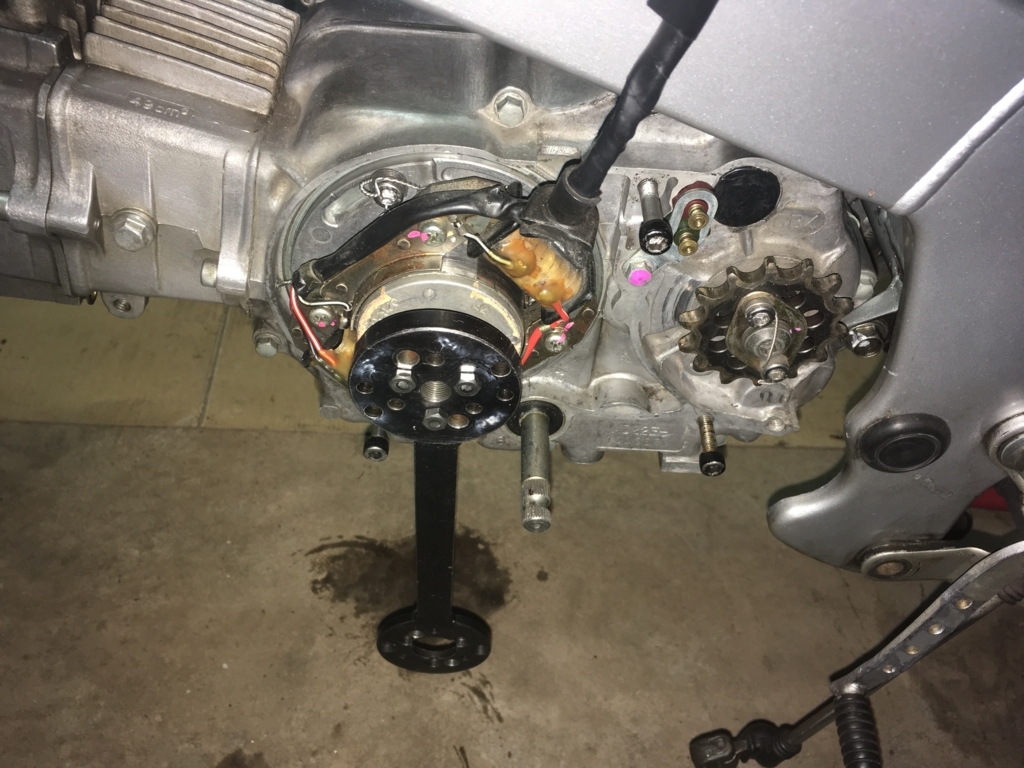

冶具を当てがって、ボルトで固定します。

f:id:ngxyh754:20171231004959j:plain

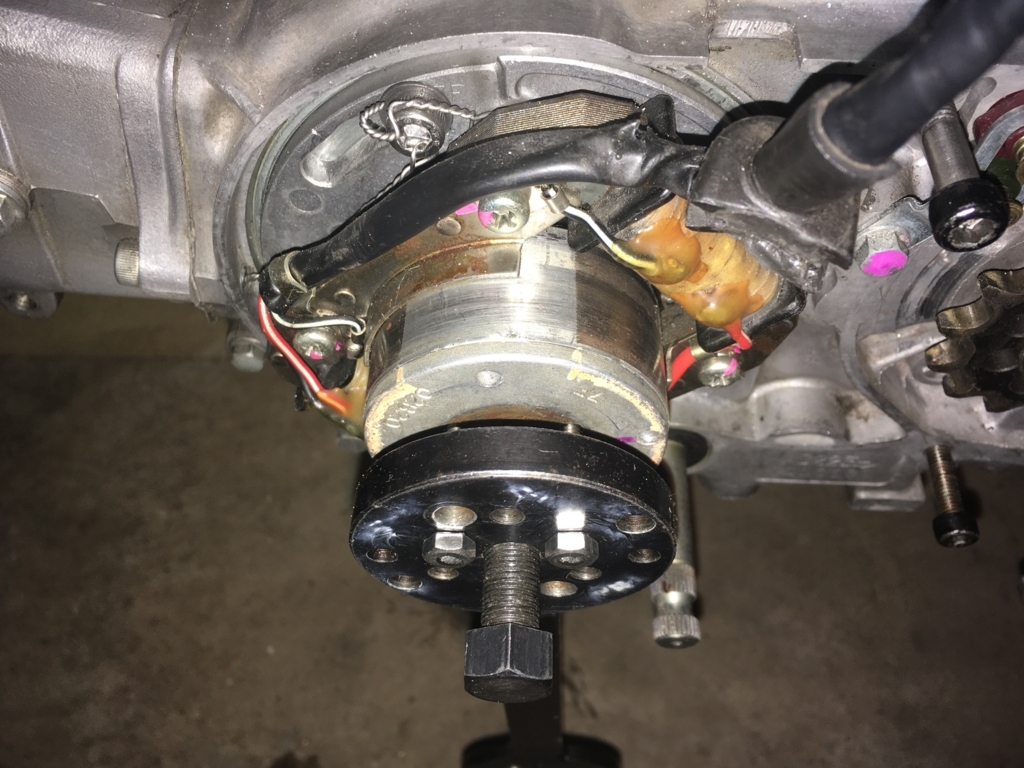

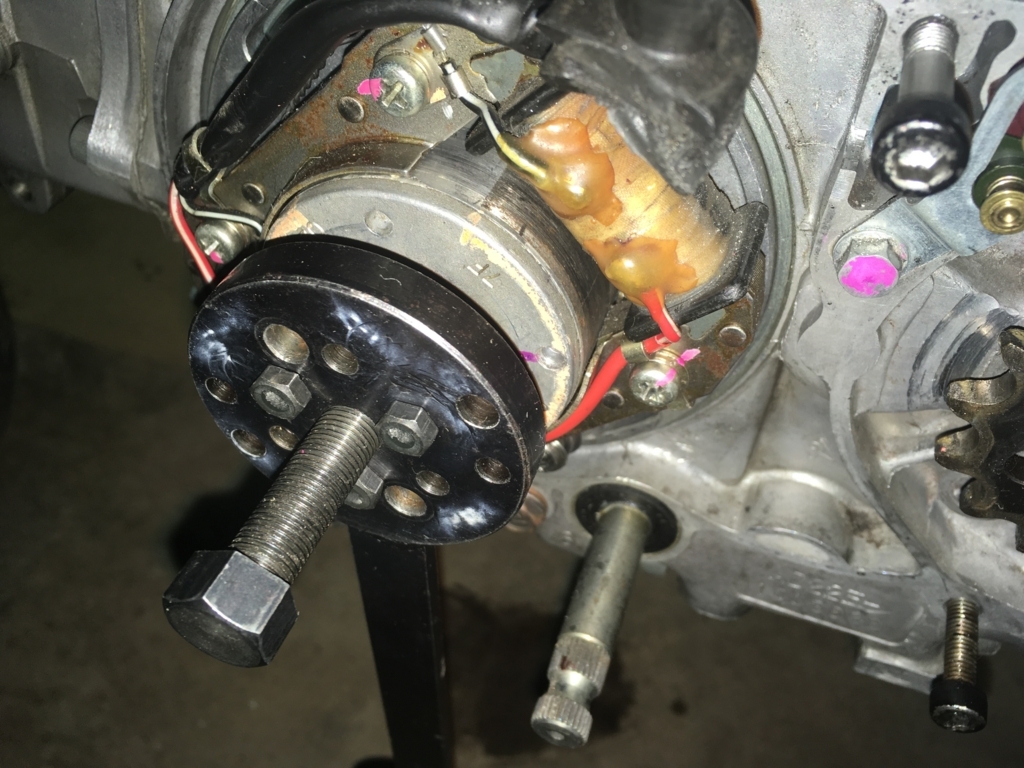

冶具の中央にボルトを締め込んで行くことで、クランクシャフトからフライホイール引っ張り出すように力を掛けます。

f:id:ngxyh754:20171231005010j:plain

f:id:ngxyh754:20171231005132j:plain

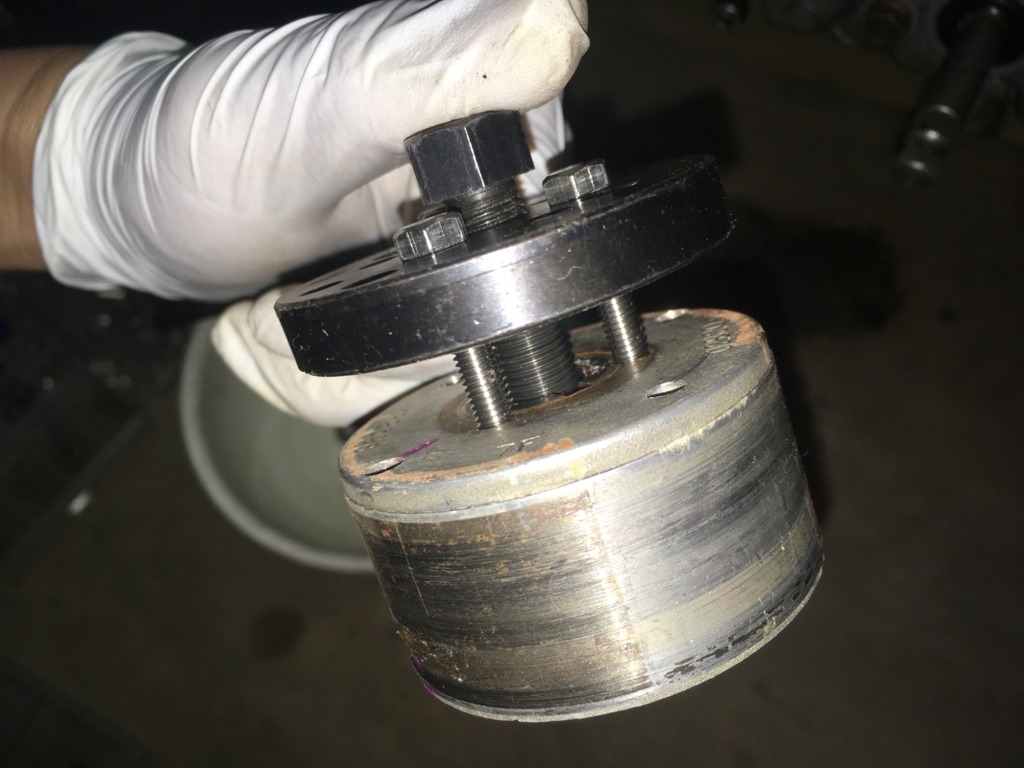

外れました。

f:id:ngxyh754:20171231005134j:plain

2.2ジェネレータ分解

フライホイールが外れたので、次はジェネレータを分解します。

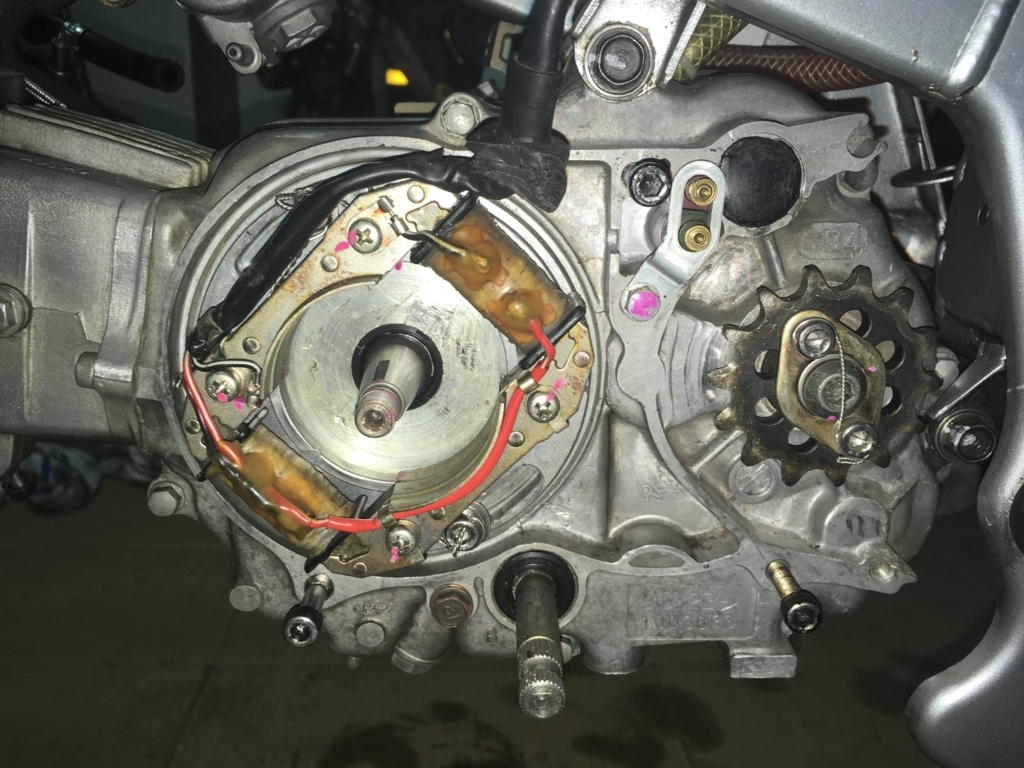

プラスねじがなめ易いので、ショックドライバを使います。

f:id:ngxyh754:20171231005136j:plain

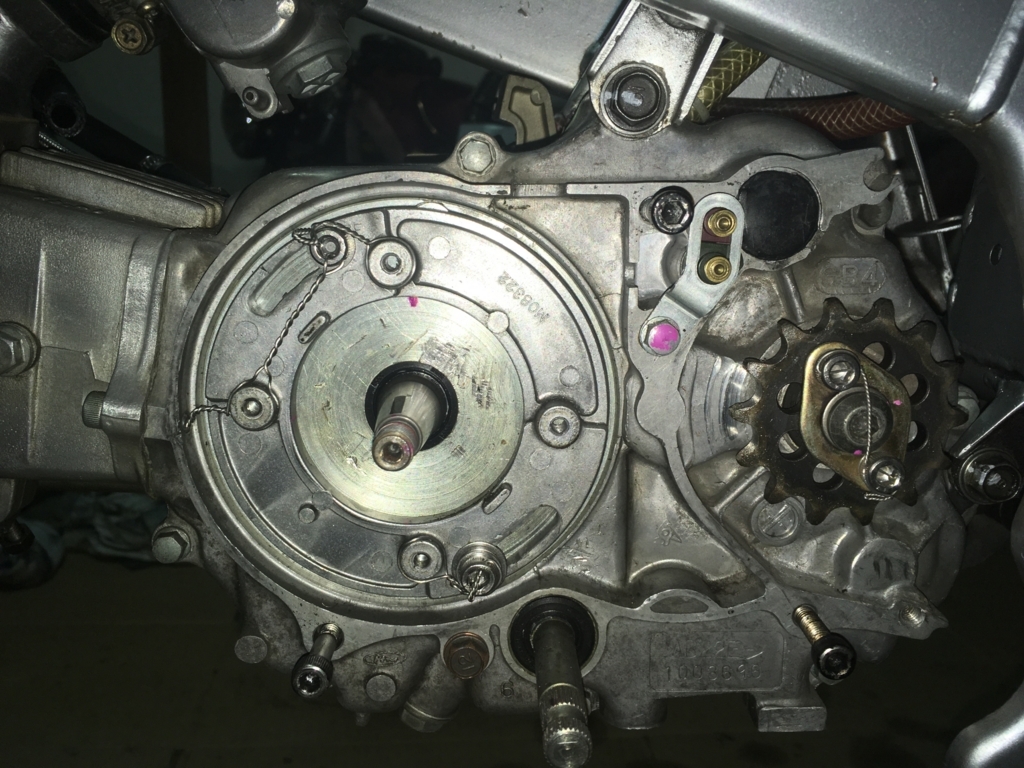

外れました。

f:id:ngxyh754:20171231005727j:plain

レースで使用されていたエンジンなので、至る所にワイヤリングが施されています

ワイヤリングを解いて…

f:id:ngxyh754:20171231005750j:plain

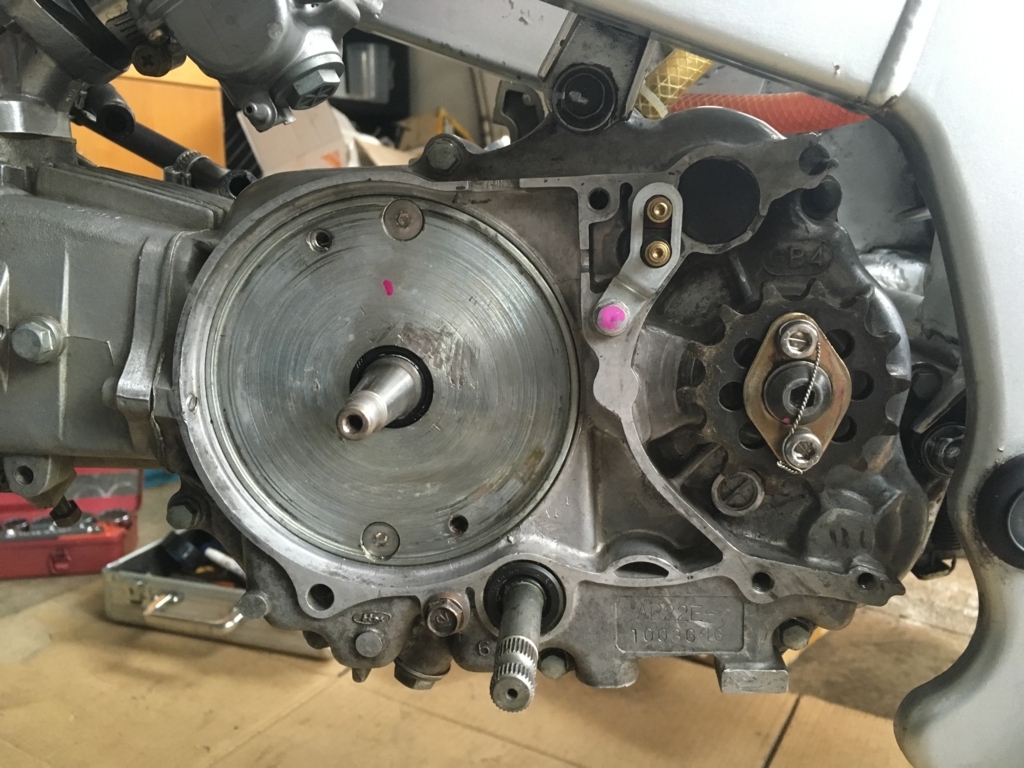

コイルベースを取り外し…

f:id:ngxyh754:20171231010121j:plain

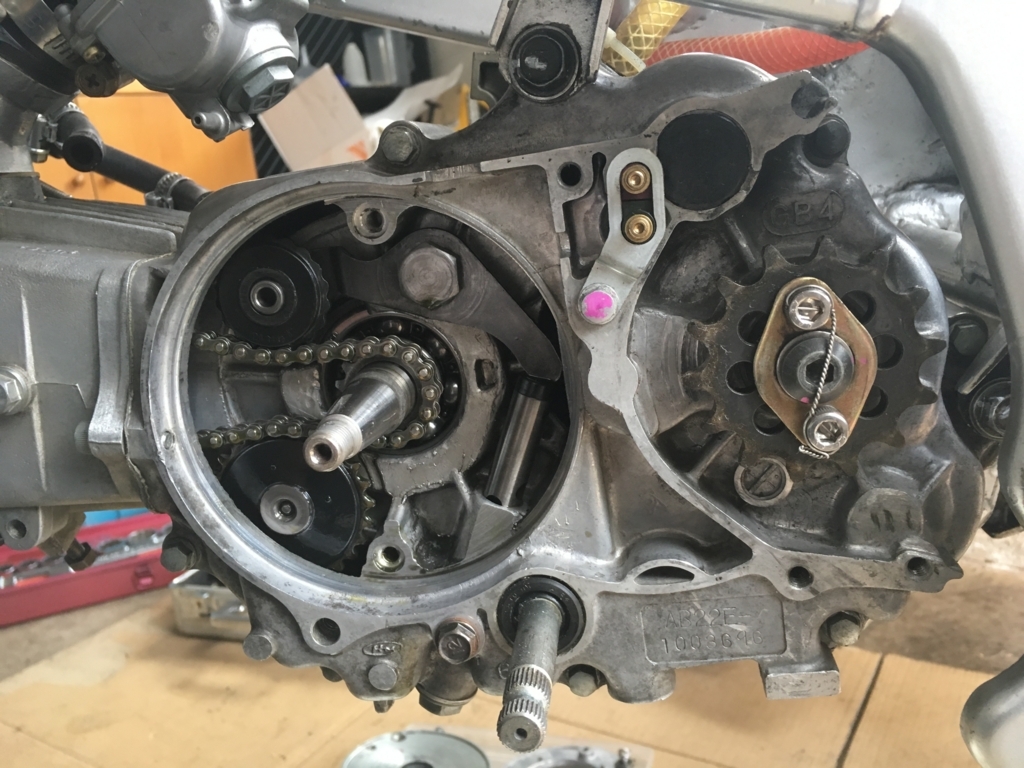

ステーターベースを取り外します。

週方向のOリングが効いていたので、スライドハンマーを使用しました。

f:id:ngxyh754:20171231010624j:plain

2.3トラブル

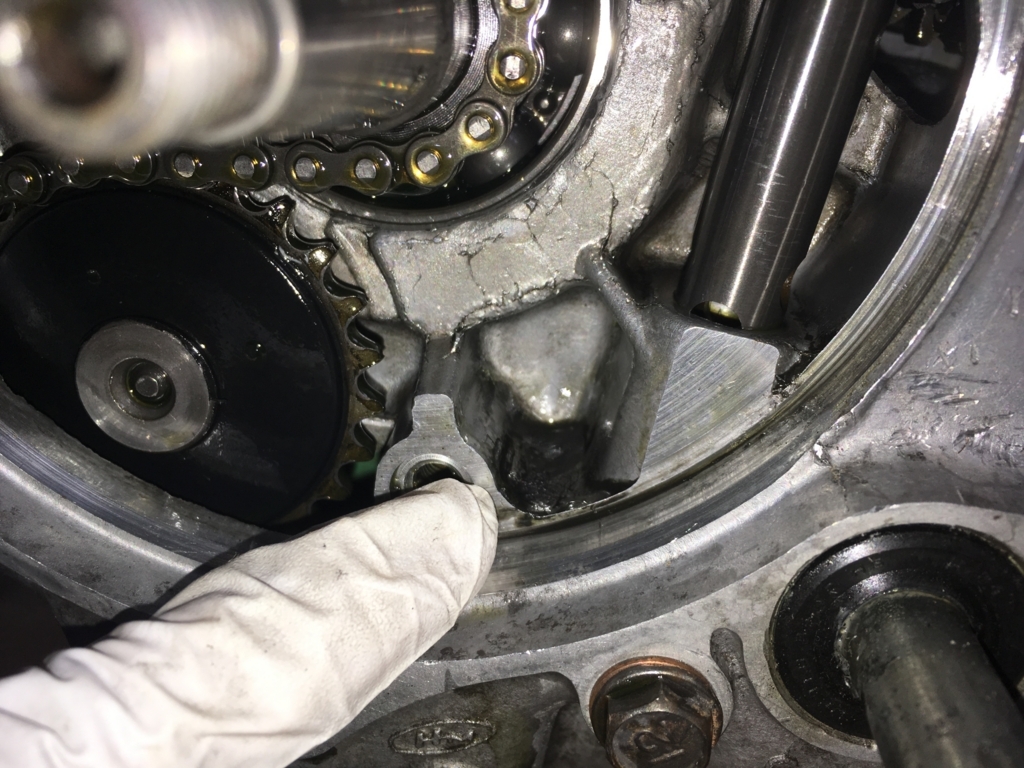

ここで問題発覚!!

こ、これは…

f:id:ngxyh754:20171231010628j:plain

アカン鉄粉や…(((( ;゚Д゚)))))

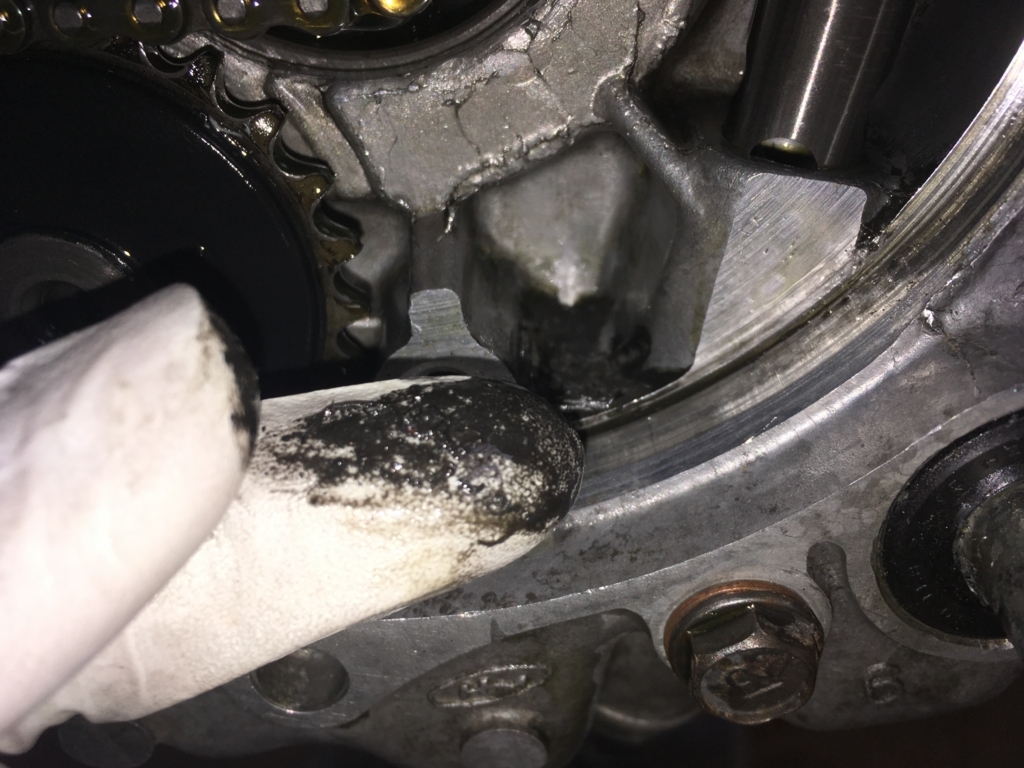

しかもこの量…

f:id:ngxyh754:20171231010630j:plain

うーん…(;´д`)ゞ

エンジンの構造上、ここに鉄粉が溜まりやすいのですが、少し量が多いような気がします。

嫌な予感がするので、作業を中断し、このエンジンは一度オーバーホールすることにしました。

オーバーホールは自分ではできないので、知人に依頼する予定です。

作業中断!!

再開は2月頃、エンジンのオーバーホールが完了次第になります。

うまくいきませんね~

つづく(* ´艸`)
