モンキーR ブレーキ強化 その③

こんにちは(*゚ノ 3゚)

モンキーR ブレーキ強化編その③です。

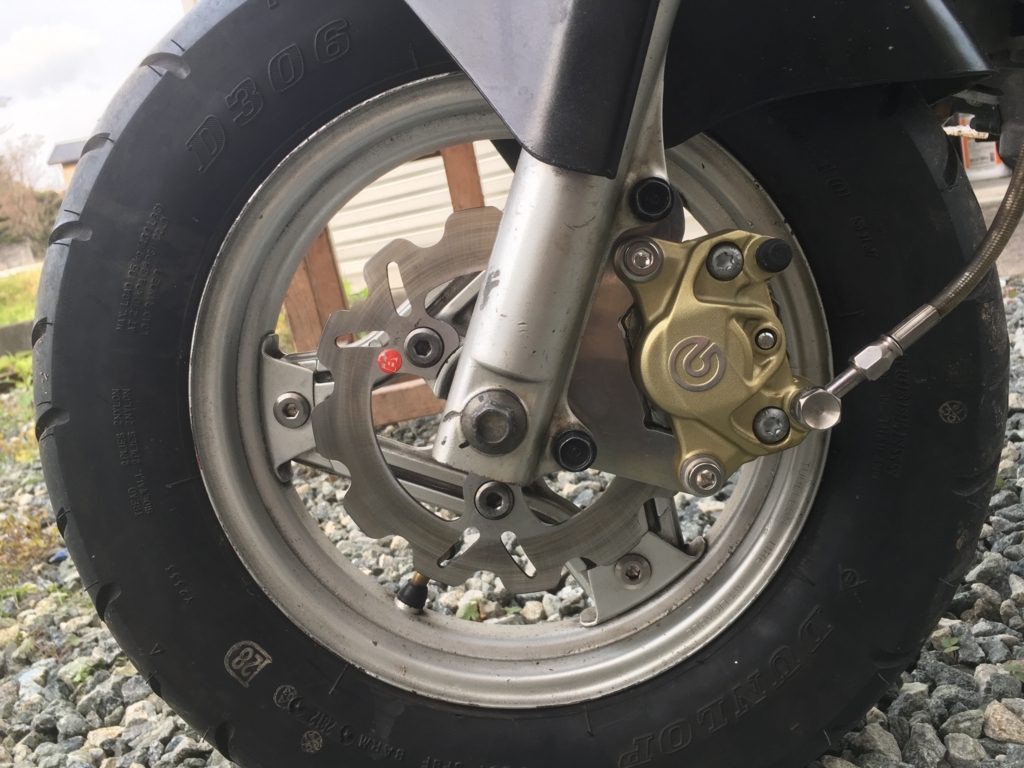

今回は、ホイールボルトとキャリパーの干渉問題の解決と、マスターシリンダーの交換を行います。

f:id:ngxyh754:20171210005443j:plain

1.キャリパー干渉問題

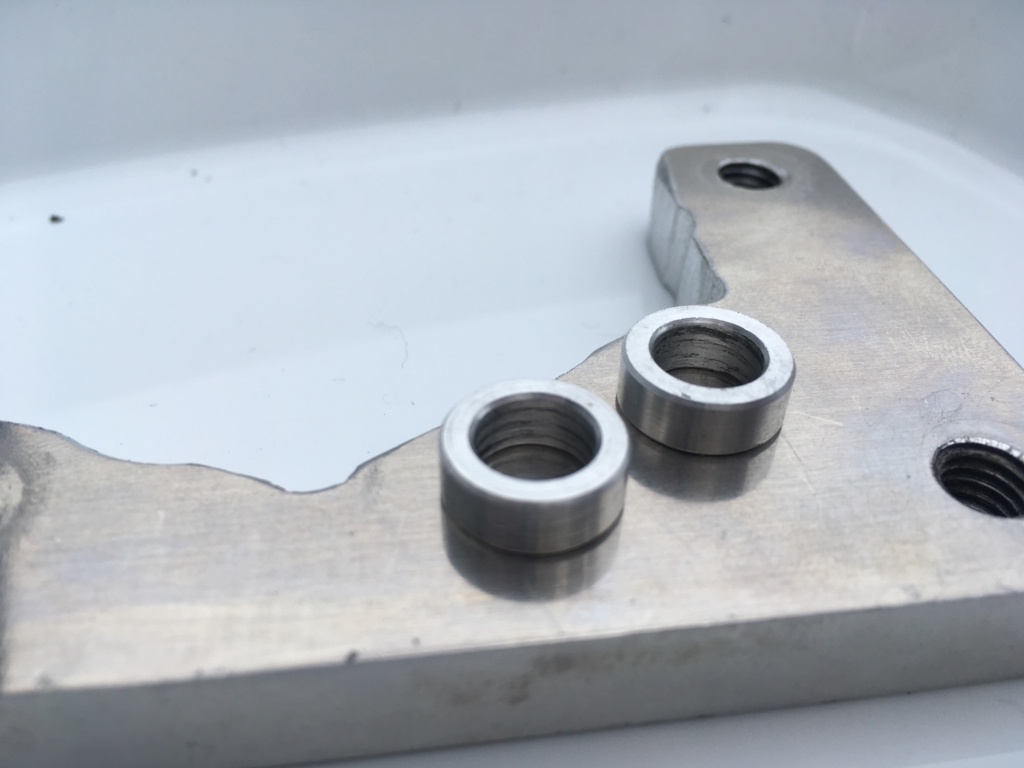

キャリパーの位置をオフセットするため、サポートとフォークの間に5mmのスペーサーを入れてあります。

f:id:ngxyh754:20171210014202j:plain

そのおかげで、キャリパーのセンターが出ています。

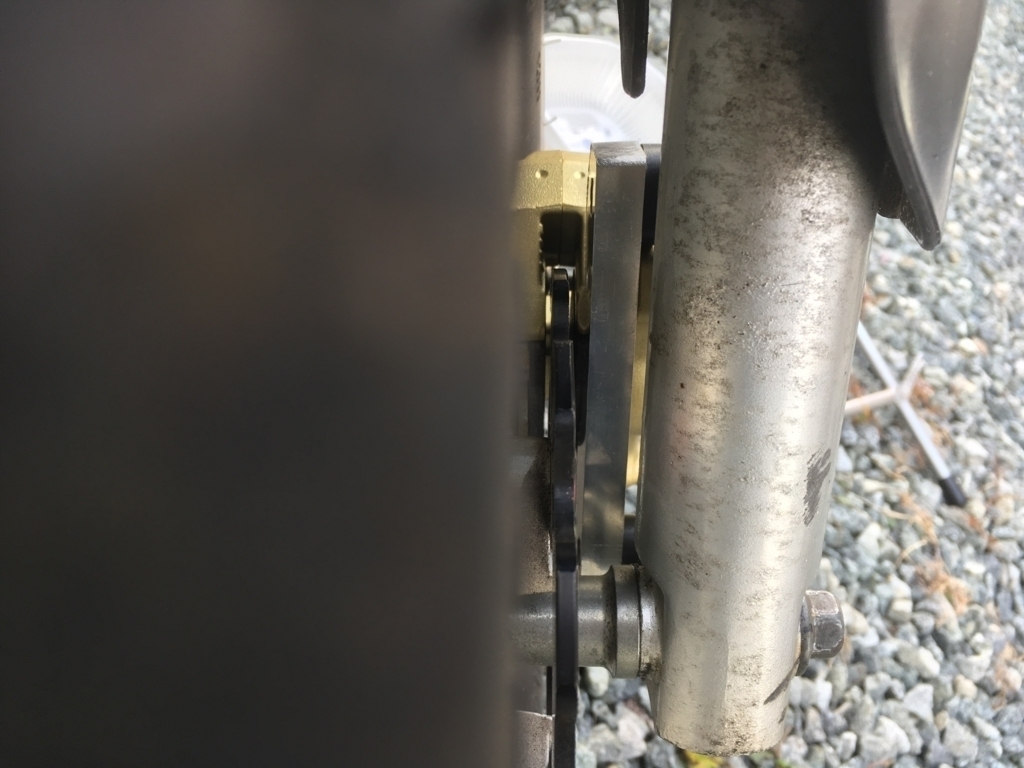

しかし!このままではホイールボルトと干渉してしまうので・・・

f:id:ngxyh754:20171210005845j:plain

ボルトを平タイプに交換します。

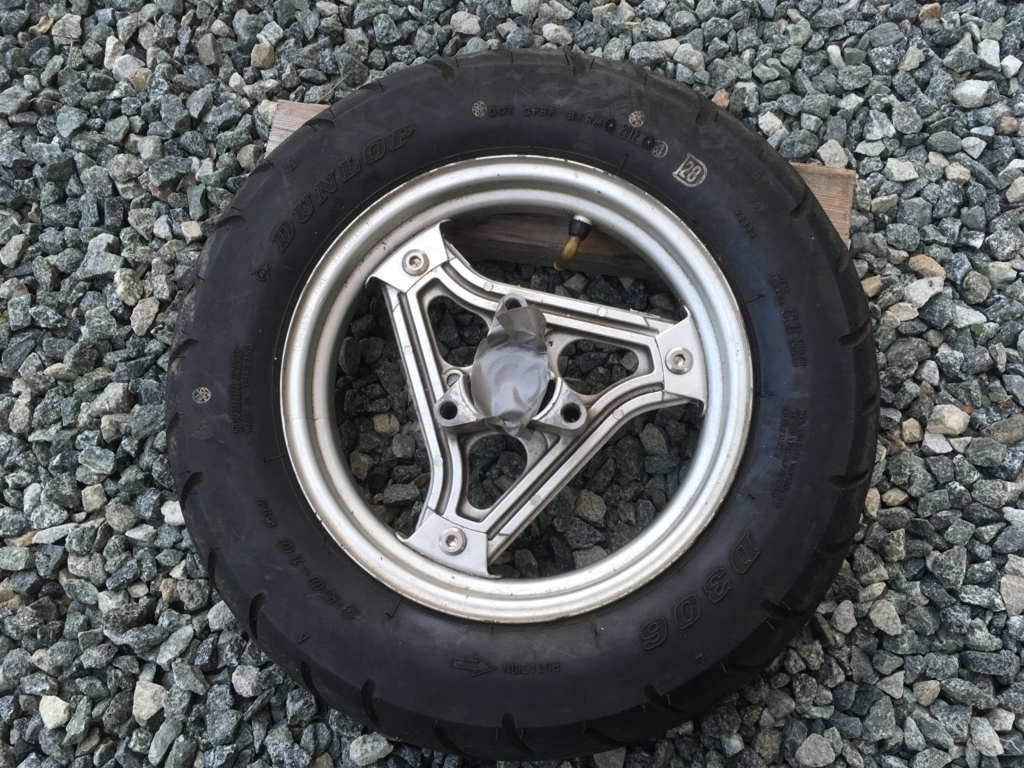

ホイールを外して・・・

f:id:ngxyh754:20171210005817j:plain

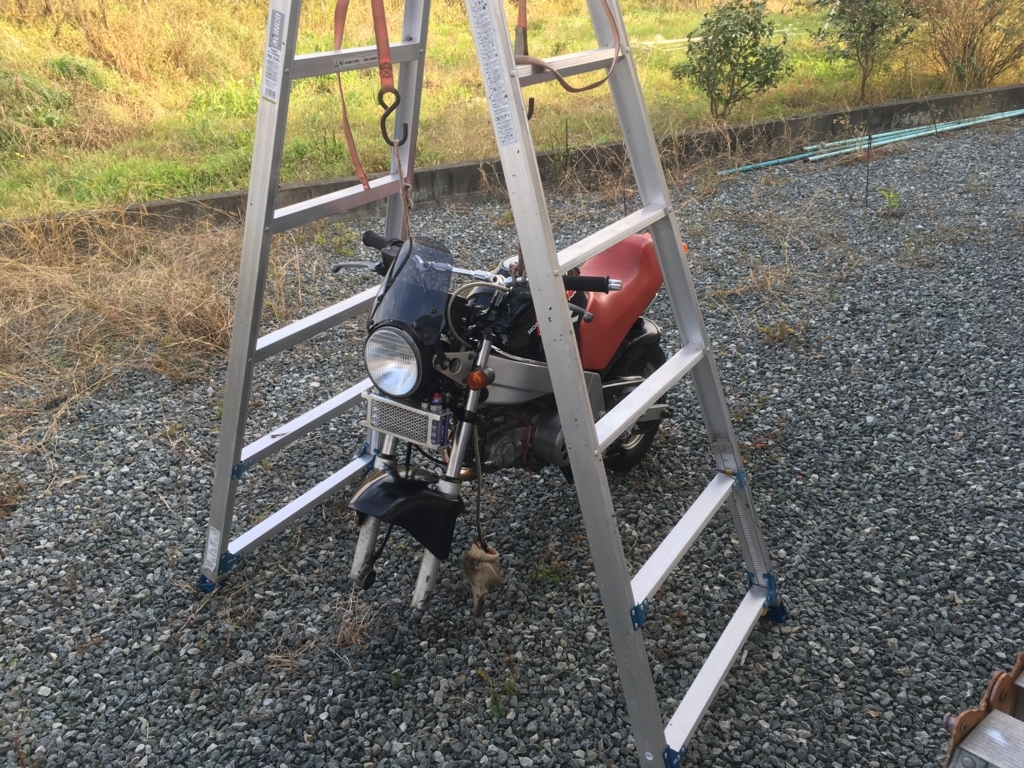

4miniならではの吊り下げ方法。

f:id:ngxyh754:20171210005826j:plain

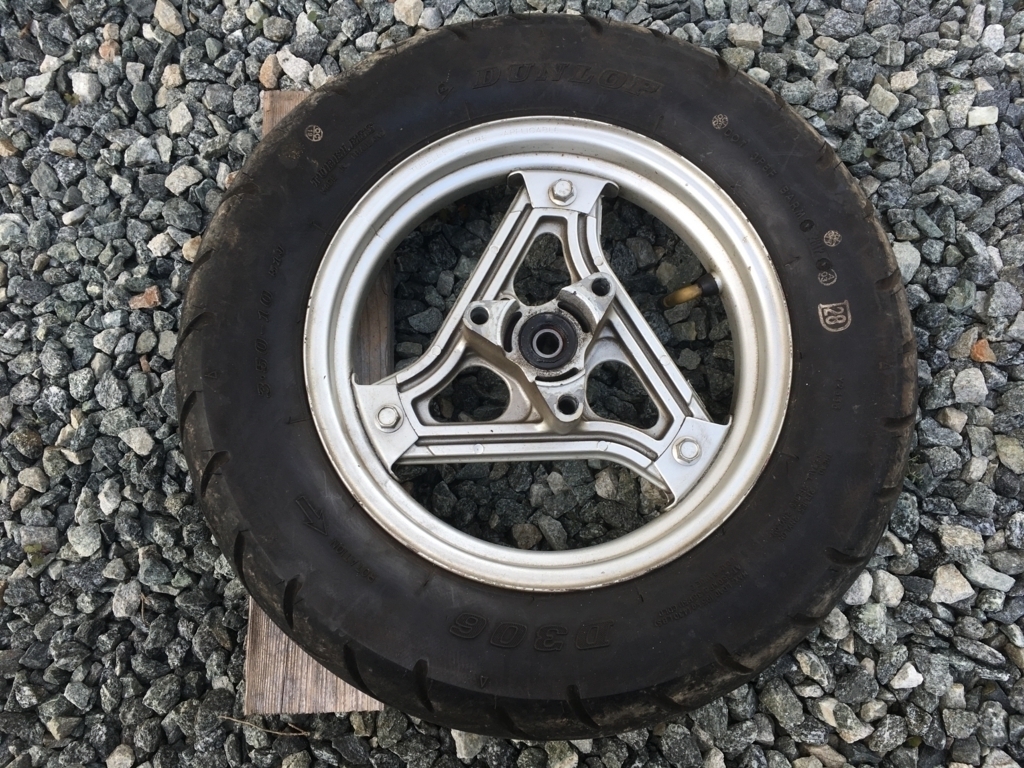

 Before...

f:id:ngxyh754:20171210012237j:plain

After

f:id:ngxyh754:20171210013714j:plain

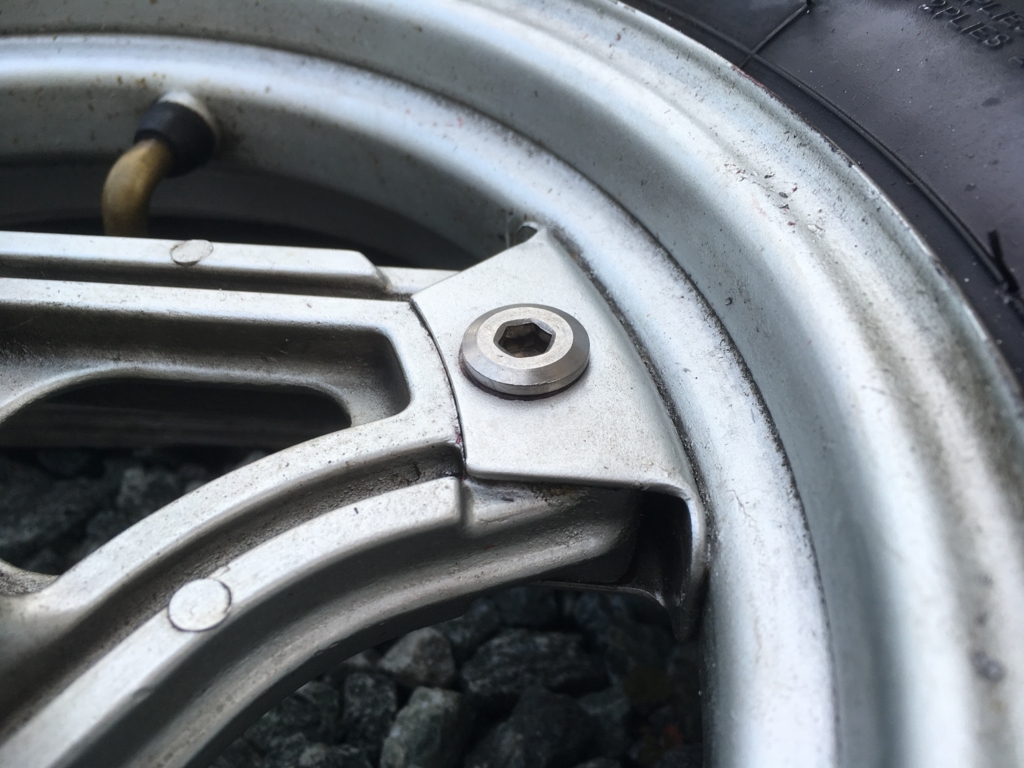

ボルトの飛び出しがだいぶ抑えられました。

これなら大丈夫でしょう(* ´艸`)

f:id:ngxyh754:20171210010106j:plain

2.マスターシリンダー交換

続いてはマスターシリンダーの交換です。

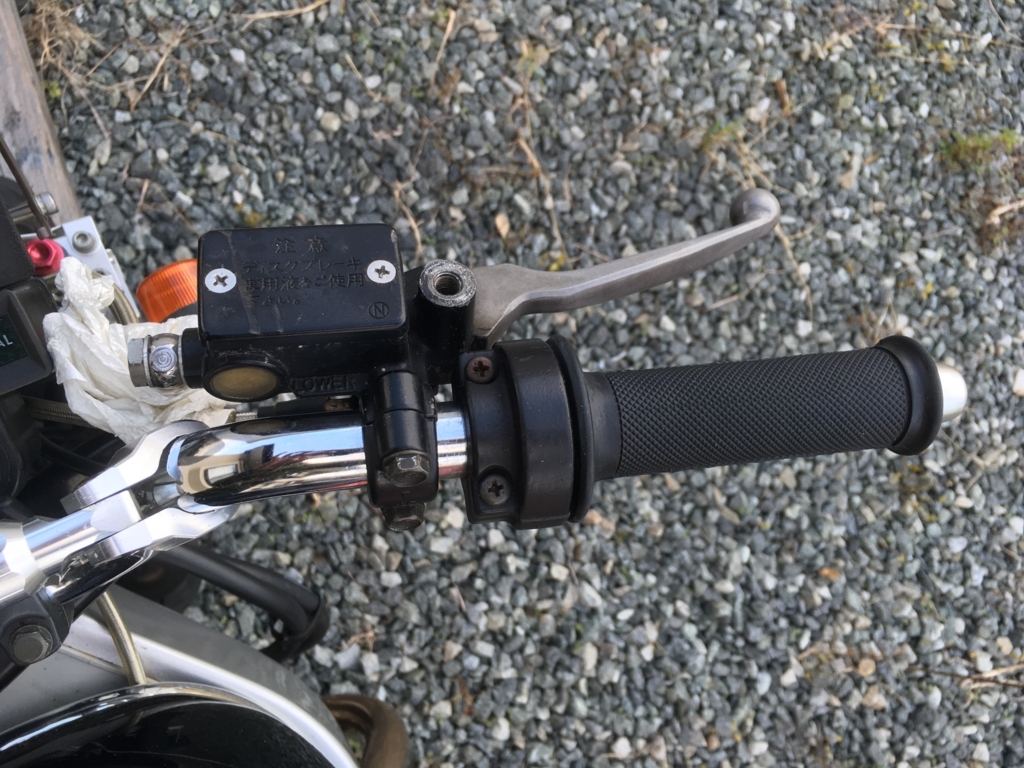

Before...

f:id:ngxyh754:20171210013543j:plain

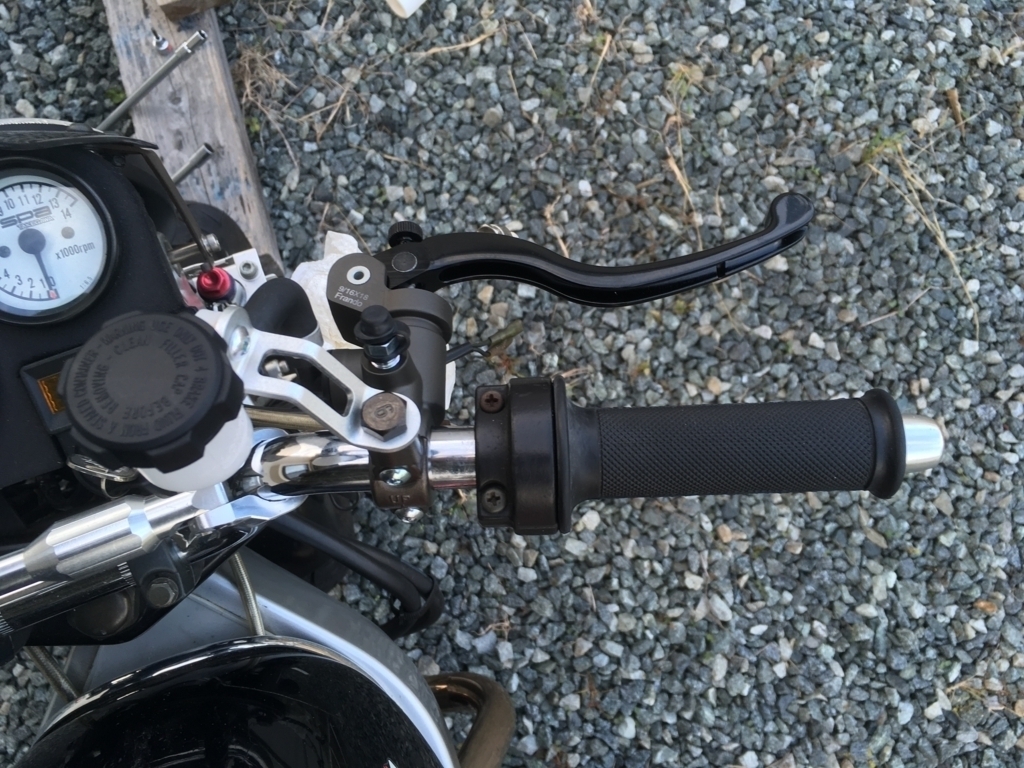

 After

f:id:ngxyh754:20171210013630j:plain

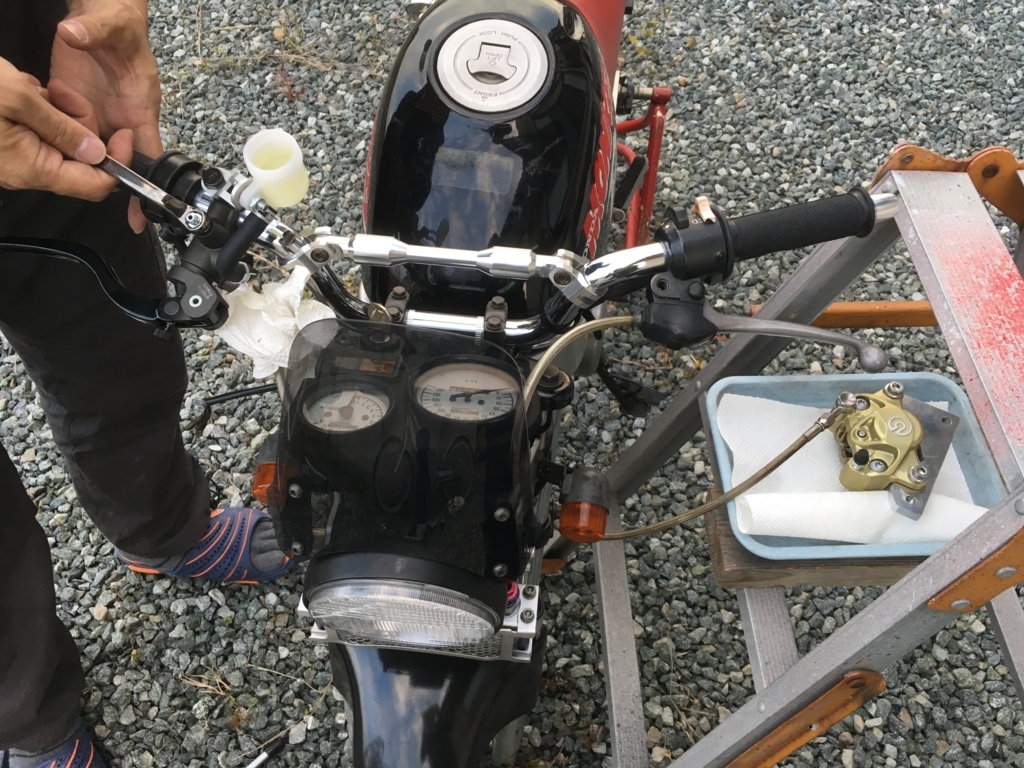

エア抜き中(*゚∀゚)=3

f:id:ngxyh754:20171210013914j:plain

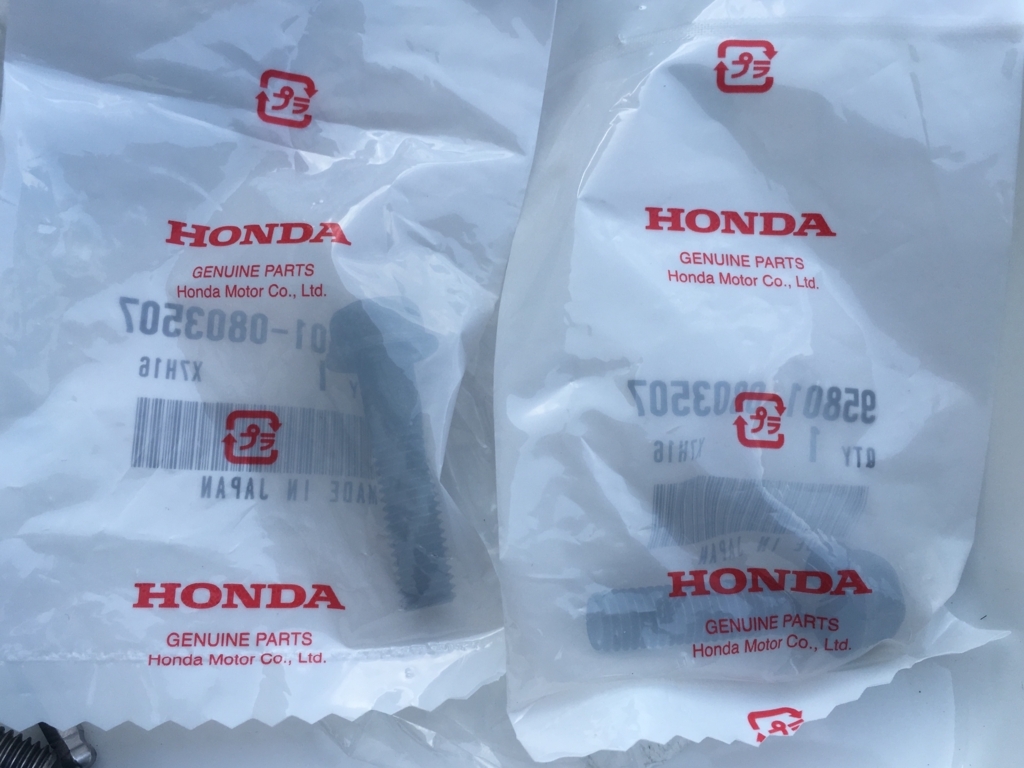

サポートのボルトは念のために新品にしておきます。

f:id:ngxyh754:20171210014044j:plain

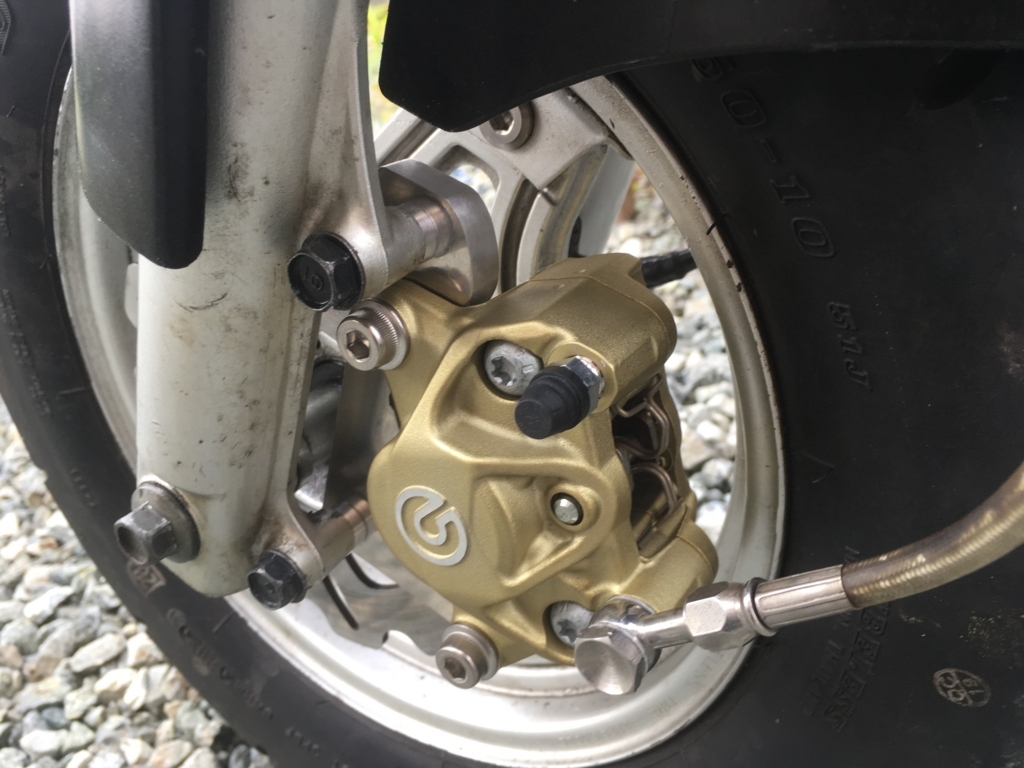

フォークにキャリパーを取り付けて完成!

干渉もしていません(゚∀゚人)

f:id:ngxyh754:20171210014150j:plain

これにてブレーキ強化編の終了です(゚∀゚〃)

サポートを自作するということで、どうなることかと思いましたが、先輩に手際よく作業していただきました(* ´艸`)

次はエンジン強化編です。

お楽しみに~(*^▽^*)
