スーパーシェルパ 旅立ち 整備⑤ ステムベアリング編 その2

こんにちは(*^▽^*)

さよならシェルパ 整備その⑤です。

今回は、前回分解したステムベアリングの組立を行いました。



f:id:ngxyh754:20171028105921j:plain

関門海峡を望んで

1.ステムベアリンググリスアップ

1.1ステムベアリング組立

汚れていたステムベアリングを、灯油で洗浄しました。

偏磨耗はありません。

f:id:ngxyh754:20171028092627j:plain

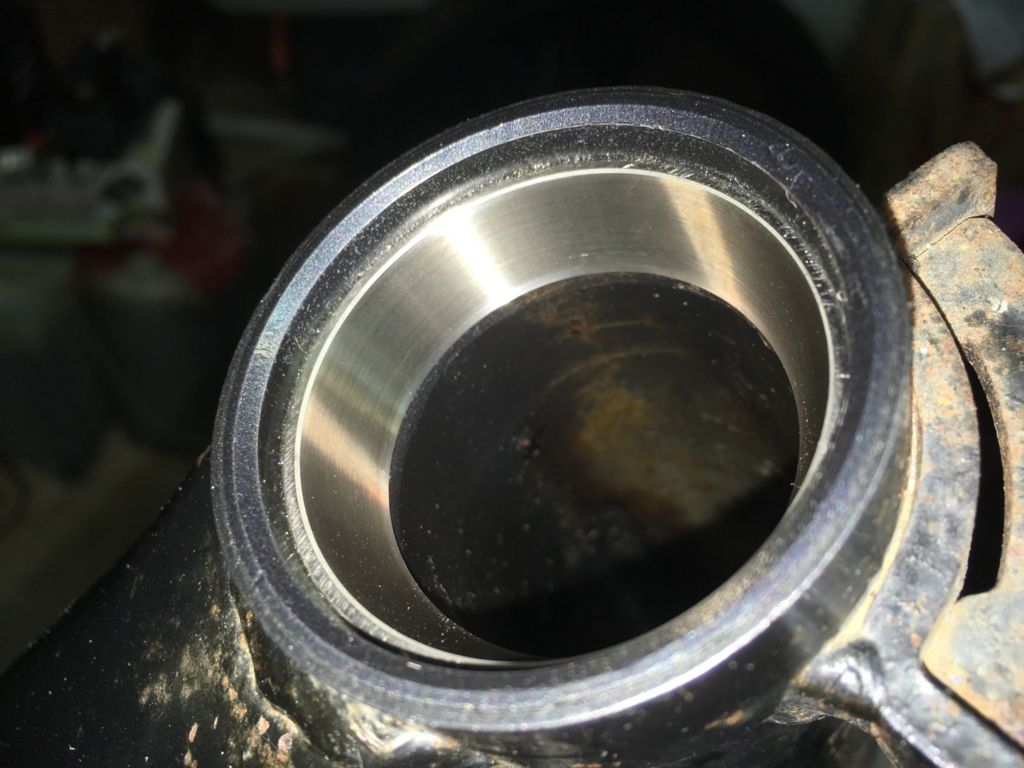

ベアリングレース(上)です。

打痕無く、状態良好です。

f:id:ngxyh754:20171028092639j:plain

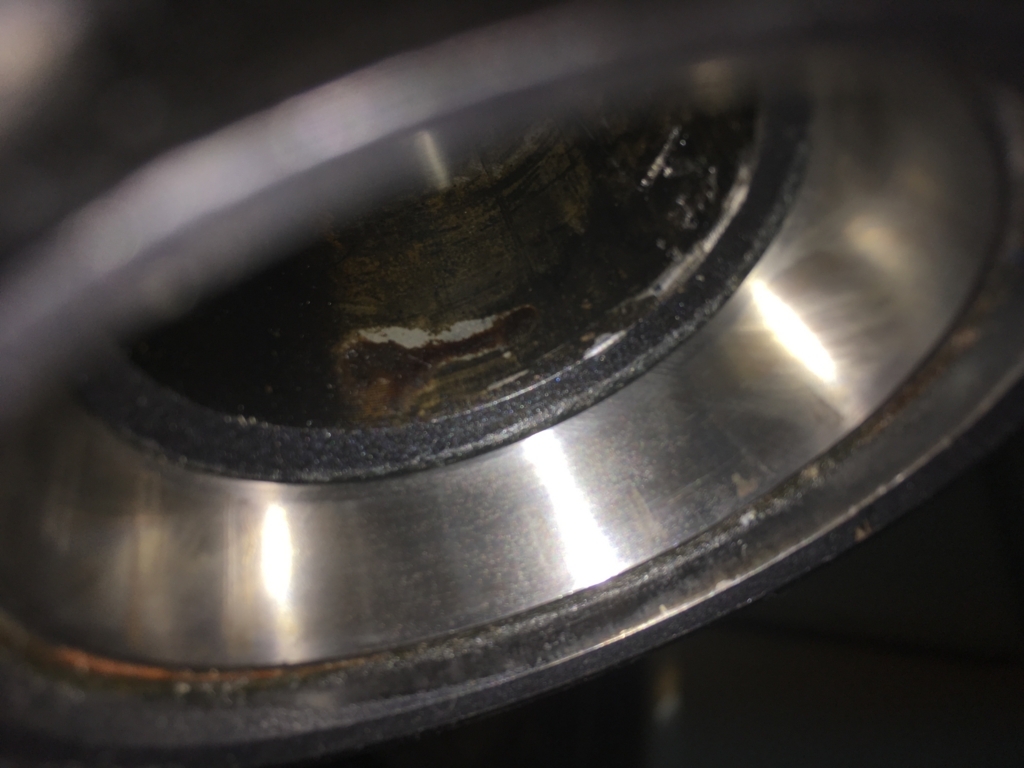

見辛いですが、レース(下)です。f:id:ngxyh754:20171028092650j:plain

ベアリングに、多めのグリースを塗布します。

グリグリとローラーを廻し、馴染ませます。

f:id:ngxyh754:20171028092617j:plain

レース(上)に取り付けます。

防水のため、多めでも大丈夫です。(滅多に分解しないしね(;^ω^A)

f:id:ngxyh754:20171028093448j:plain

ベアリング(下)にもたっぷりと塗ります。

f:id:ngxyh754:20171028093505j:plain

 フレームに差込みます。

左右に首を振り、溢れ出たグリースを拭き取ります。

f:id:ngxyh754:20171028093647j:plain

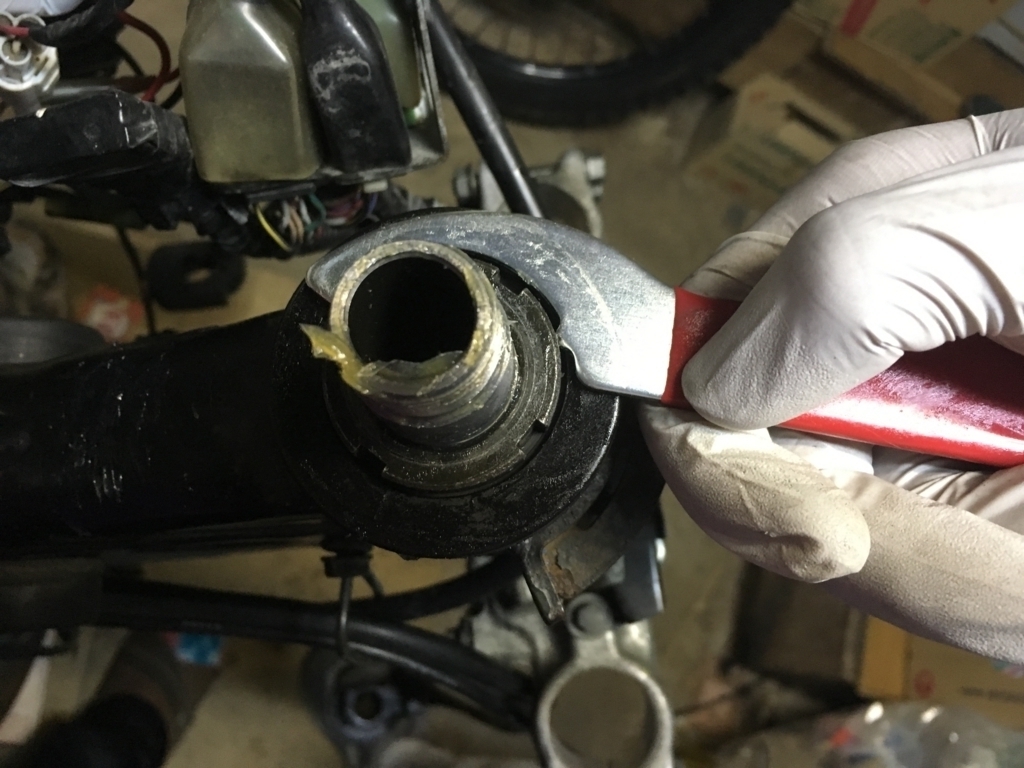

 ステムベアリングナットをフックレンチで締めます。

一度締め付けた後、首を左右に振り、緩めて手締めして完了です。

f:id:ngxyh754:20171028095700j:plain

ステアリングステムを取り付け。

ステムヘッドナット締め付けトルクは49N・mです。

f:id:ngxyh754:20171028093635j:plain

1.2フロントフォーク組立

従兄弟くんがフロントフォーク組立をします。

f:id:ngxyh754:20171028101424j:plain

仮組みできました。

f:id:ngxyh754:20171028101519j:plain

1.3フロントホイール組立

ホイールの組立を行います。

スピードメーターセンサーにグリスを塗布して・・・

f:id:ngxyh754:20171028101625j:plain

アクスルシャフトを差込み、締め付けます。

締め付け時にケーブルを切断しないように注意します。

f:id:ngxyh754:20171028101658j:plain

トルクレンチで締め付け。

指定トルクは88N・mです。

f:id:ngxyh754:20171028101712j:plain

フロントが組みあがりました。

f:id:ngxyh754:20171028101912j:plain

ハンドル周りを組立ます。

f:id:ngxyh754:20171028101947j:plain

今回はここまでです!

あとは外装を組み立てて、オイル交換、試運転で終了ですね(*゚ー゚)

おしまい(*^▽^*)
